DICTATOR Zentralsteuerung RJ für das zentrale Schleusensteuerungssystem

Bei der Ausführung der DICTATOR Schleusensteuerung mit Zentralsteuerung RJ ist diese das Kernstück der Schleusenanlage. Die Steuerplatinen, die bei der dezentralen Ausführung direkt an den Steuerterminals sitzen, werden bei der Zentralsteuerung RJ “zentral” in einem Gehäuse untergebracht. Die Standardvariante ist mit 2 Steuerplatinen für 2 Türen bestückt. Umfasst die Schleusenanlage mehr Türen, wird die Zentralsteuerung mit der hierfür erforderlichen Anzahl von Steuerplatinen ausgestattet.

Der wesentliche Vorteil der Zentralsteuerung RJ besteht darin, dass noch weniger Verbindungskabel zu den Türen erforderlich sind und die Einstellungen der Abhängigkeiten ganz bequem in der Zentrale durchgeführt werden können.

Aufbau:

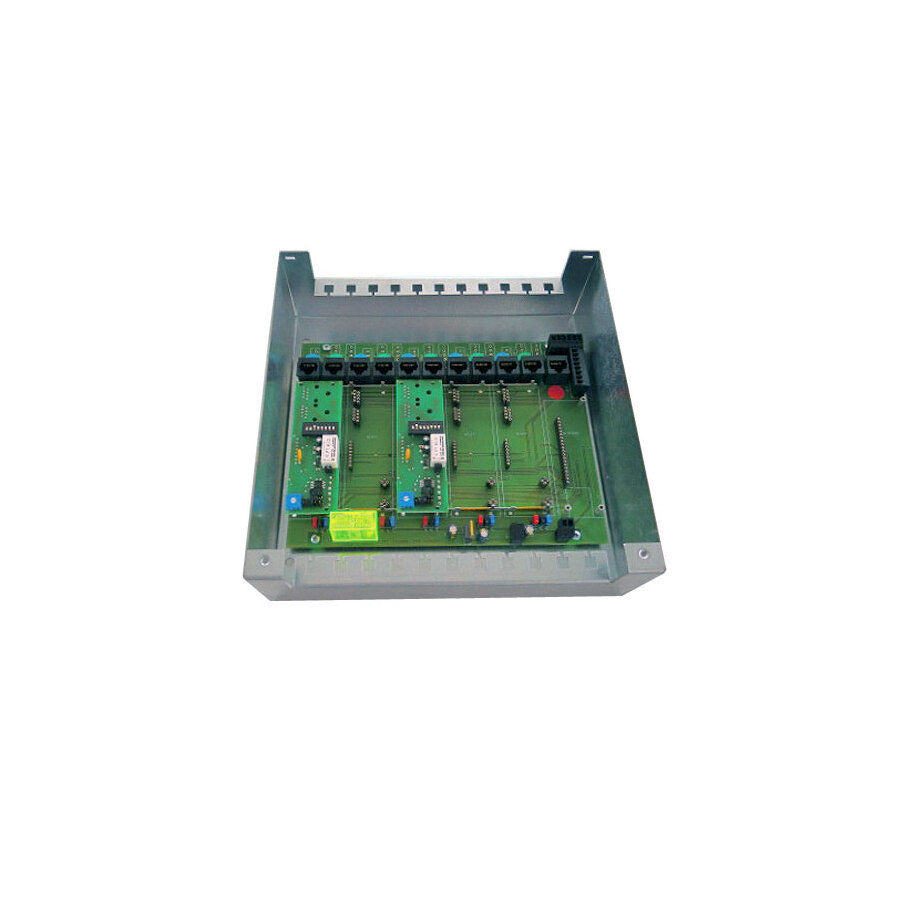

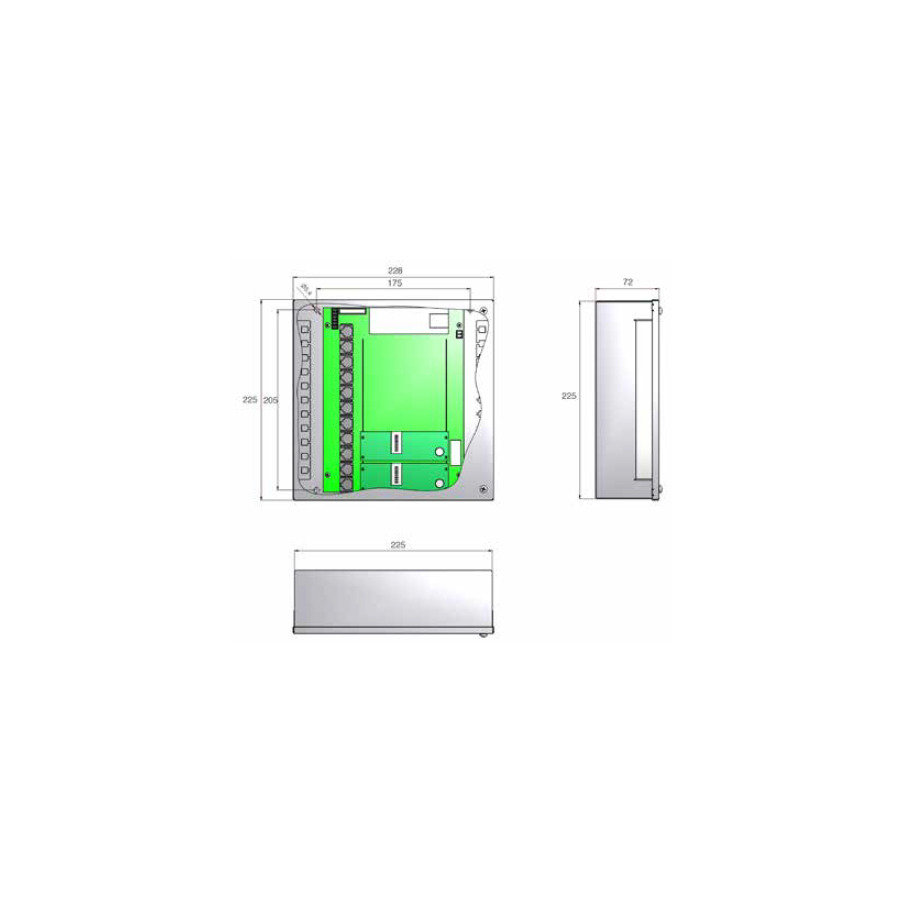

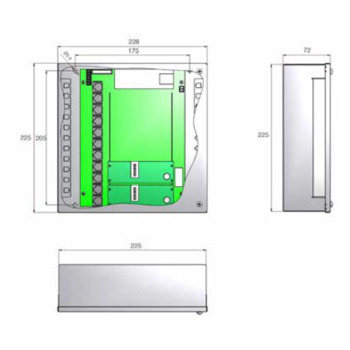

Die Zentralsteuerung RJ ist für Anlagen mit maximal 5 Türen ausgelegt. Sie kann jedoch bei Bedarf für bis zu 8 Türen eingesetzt werden. Die Zentralsteuerung RJ enthält eine Grundplatine, auf welche die Steuerplatinen für jede Tür aufgesteckt werden. Oberhalb der Steuerplatinen befinden sich jeweils 2 Steckbuchsen:

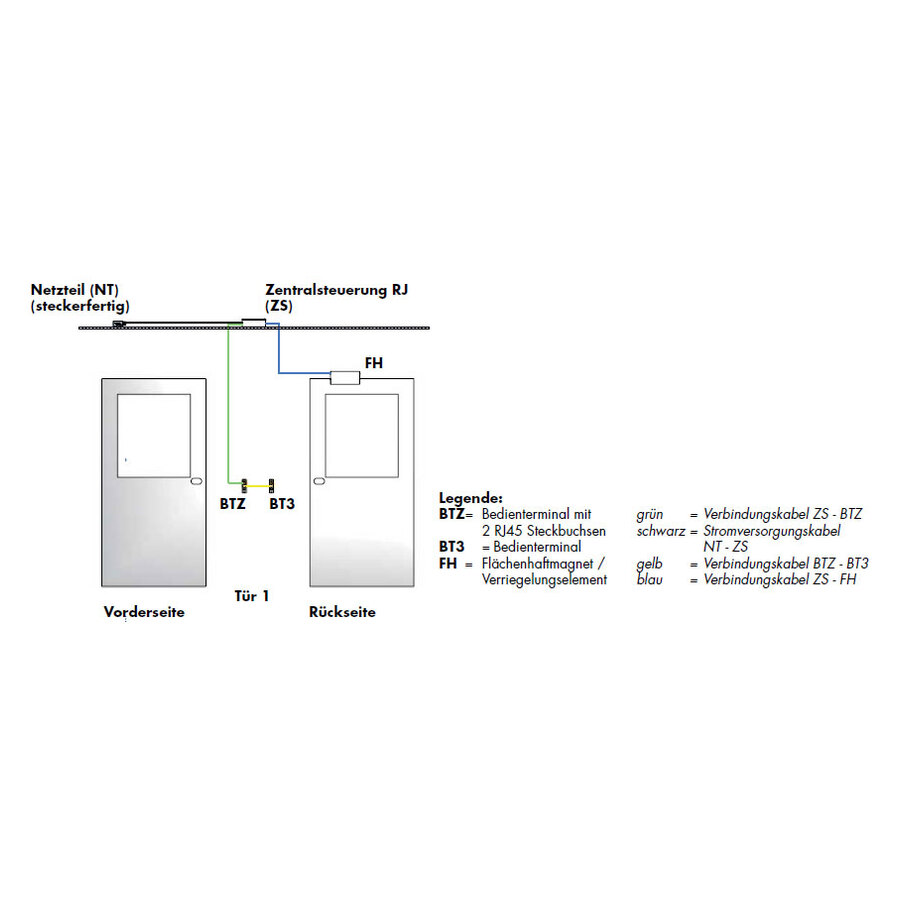

– Steckbuchse grün für Verbindungskabel grün zum Bedienterminal BTZ an der Tür,
– Steckbuchse blau für das Verbindungskabel zum Verriegelungselement an dieser Tür.
Das Verbindungskabel vom Netzteil wird einfach in den zweipoligen Stecker rechts unten eingesteckt.

Optionen:
Neben den Grundfunktionen lassen sich eine Reihe von zusätzlichen Optionen realisieren. Nachfolgend finden Sie die Wichtigsten, soweit erforderlich mit dem nötigen Zubehör.

Globaler NOT-AUF GNA
Sollen in der Schleusenanlage beim Drücken eines NOT-AUF-Tasters an einem der Bedienterminals alle Türen entriegelt werden (“Globaler NOT-AUF”), so kann dies – auch nachträglich – problemlos in der Zentralsteuerung RJ durch ein zusätzliches Relais (Bestell-Nr. 710953) realisiert werden. Dieses Relais wird einfach auf den hierfür vorgesehenen Platz aufgesteckt.

LAN-Modul
Es ist möglich, Zustandsmeldungen und Fehler aus der Zentralsteuerung RJ an eine Gebäudezentrale weiterzumelden. Hierfür kann werkseitig  eine Zusatzplatine (Bestell-Nr. 710954) in der Zentralsteuerung RJ nachgerüstet werden. Damit kann z.B. von der Zentrale aus Alarm ausgelöst, eine Meldung an die Belüftungsanlage gegeben werden etc. Das LAN-Modul ist nicht Bestandteil der Standardausführung!

Realisierung von Sonderfunktionen wie z.B. Diskretionsschaltung
Hierfür gibt es in der Zentralsteuerung RJ eine 8-polige Schraubklemme.

Zeitverzögertes Öffnen
Sollen einzelne Türen erst zeitverzögert wieder geöffnet werden können, kann dies mittels eines Jumpers auf den einzelnen Steuerplatinen eingestellt werden.

Integration von Türantrieben
Es ist auch möglich, an (einzelnen) Türen der Schleusenanlage Türantriebe integrieren. In diesem Fall sind allerdings an den jeweiligen Türen Terminals ohne NOT-AUF zu verwenden und für den Antrieb ein separater NOT-AUF-Taster zu setzen.
