Schleusensteuerung
DICTATOR Bedienterminals BTZ für das zentrale Schleusensteuerungssystem
-

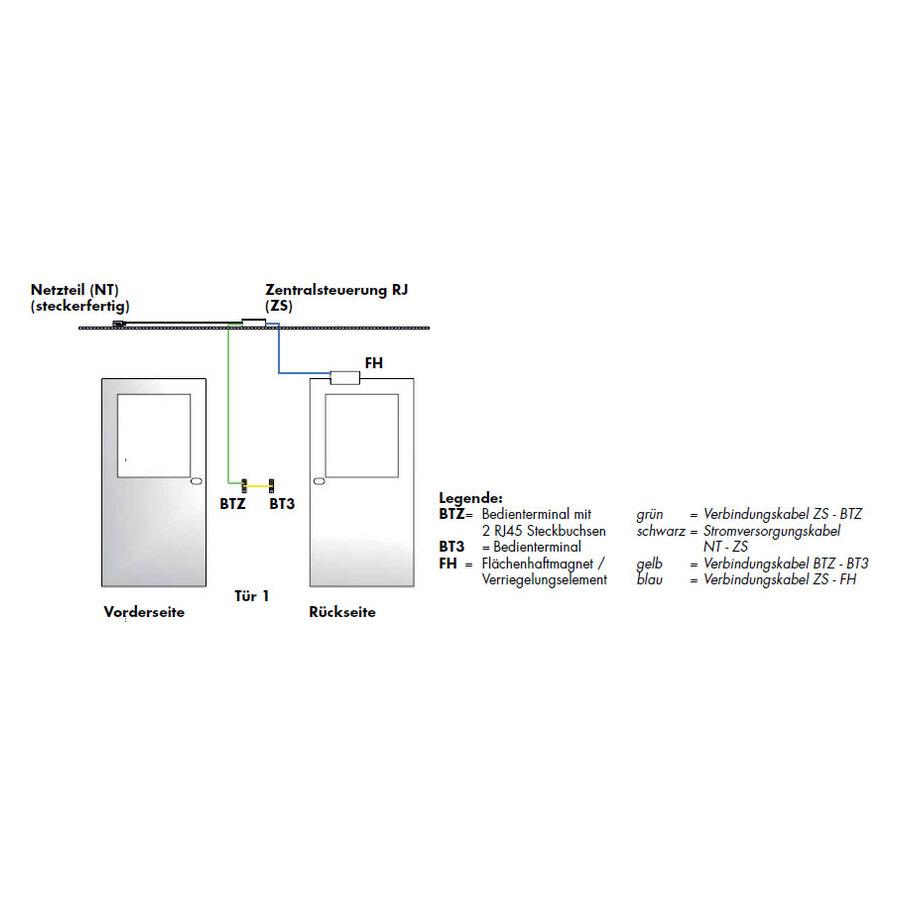

Bei der DICTATOR Schleusensteuerung mit Zentralsteuerung RJ werden an den Türen einfache Bedienterminals eingesetzt. Das Bedienterminal BTZ wird mit Hilfe eines Flachbandkabels (grün) mit RJ45-Stecker direkt mit der Zentralsteuerung RJ verbunden.
An das Bedienterminal BTZ wird im Regelfall ein weiteres Bedienterminal BT3 für die Anbringung auf der “Türrückseite” angeschlossen, welches auch beim dezentralen Schleusensteuerungssystem zum Einsatz kommt.
Das Bedienterminal BTZ unterscheidet sich vom Bedienterminal BT3 lediglich dadurch, dass es zwei Steckbuchsen für Flachbandkabel hat (eine für das Kabel von der Zentralsteuerung RJ, eine für das Verbindungskabel zum Bedienterminal BT3).

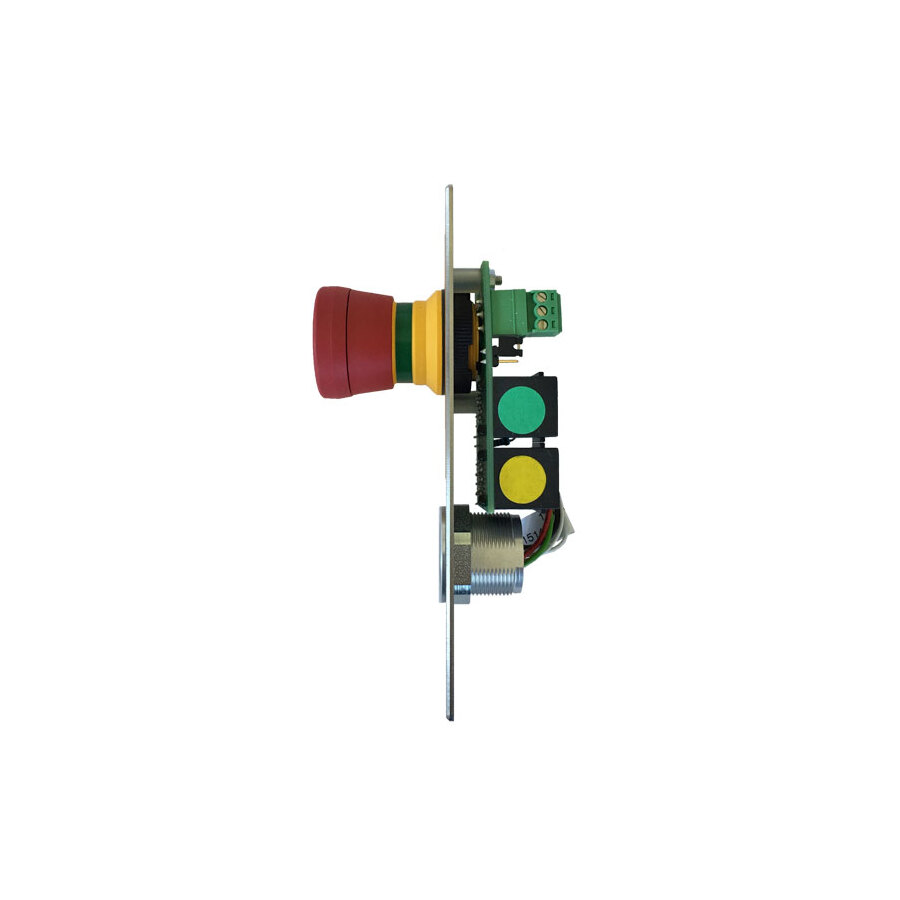

Die DICTATOR Terminals erfüllen die Anforderungen der Reinraumtechnik. Das Bedienterminal BTZ ist mit oder ohne NOT-AUF-Taster lieferbar. Zur Entriegelung der Tür wird das Bedienterminal entweder mit einem Piezotaster (Edelstahl) oder mit RFID-System für Transponder ausgeliefert. Am Bedienterminal BTZ kann direkt eine Zutrittskontrolle (integriert bei dem Terminal mit RFID-System) oder z.B. auch ein Grossflächentaster angeschlossen werden. Das Flachbandkabel (grün) zum Anschluss an die Zentralsteuerung RJ ist in vier Längen lieferbar: 3, 5, 10, 15 m. Für die einfache Montage der Terminals stehen Auf- und Unterputzdosen zur Verfügung
Schutzart IP 20 (Bedientaster/NOT-AUF: IP 65) Schutzart im nicht eingebauten Zustand. Der endgültige Schutzgrad hängt von der Einbausituation ab. -
Stromaufnahme mit NOT-AUF-Taster 24 VDC +/-15 % , max. 30 mA
ohne NOT-AUF-Taster 24 VDC +/-15 % , max. 15 mA
Schutzart IP 20
Betriebstemperaturbereich -10 °C bis +40 °C
Material Frontplatte Edelstahl 1.4301
