Schleusensteuerung
DICTATOR Verbindungs- und Anschlusskabel für das zentrale Schleusensteuerungssystem
-

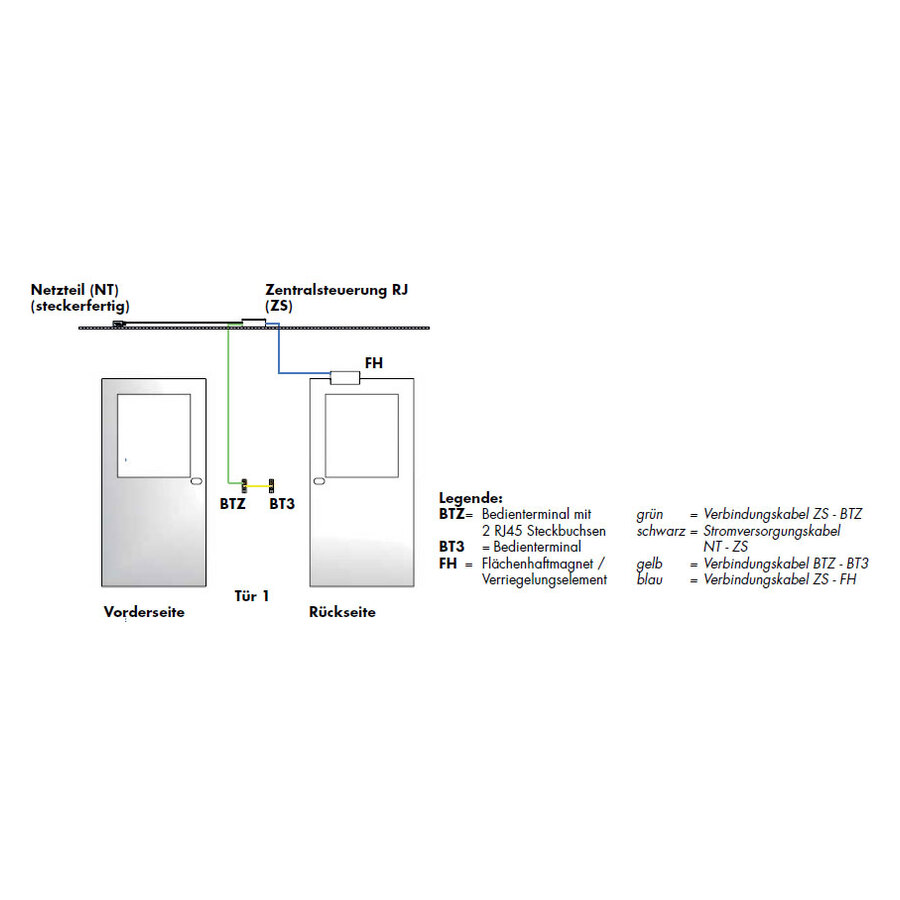

Die einzelnen Bauteile des Schleusensteuerungssystems mit Zentralsteuerung werden durch einfache Flachbandkabel mit farblich gekennzeichneten RJ45-Steckern verbunden.

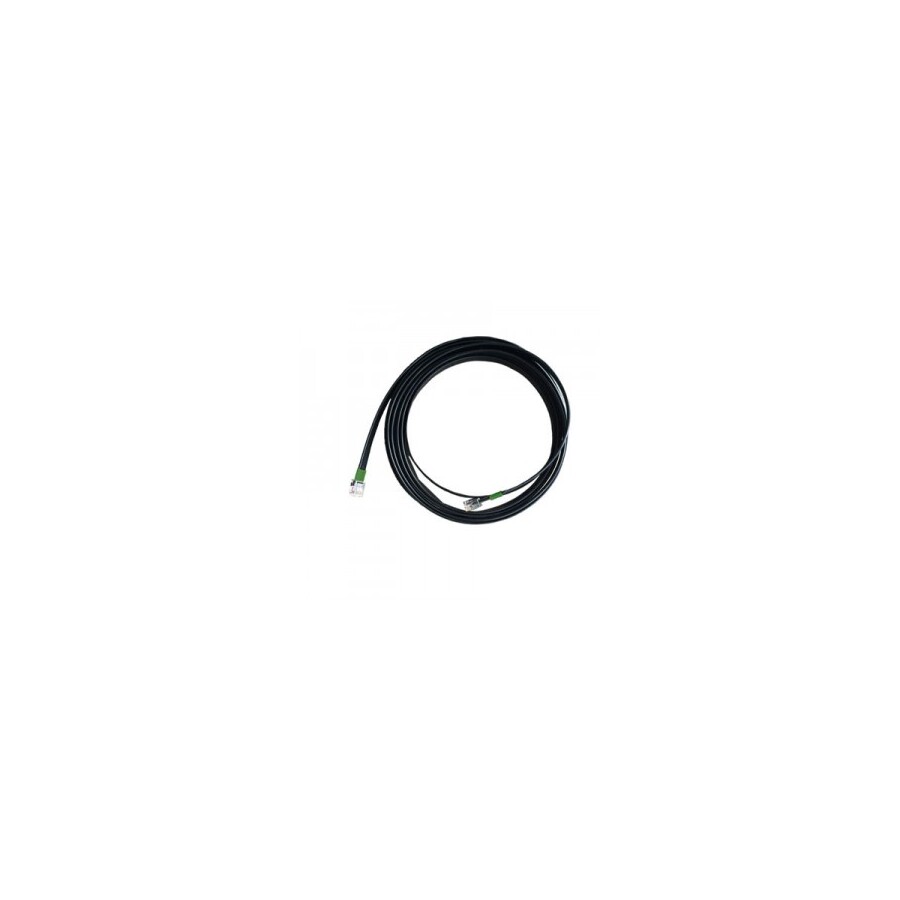

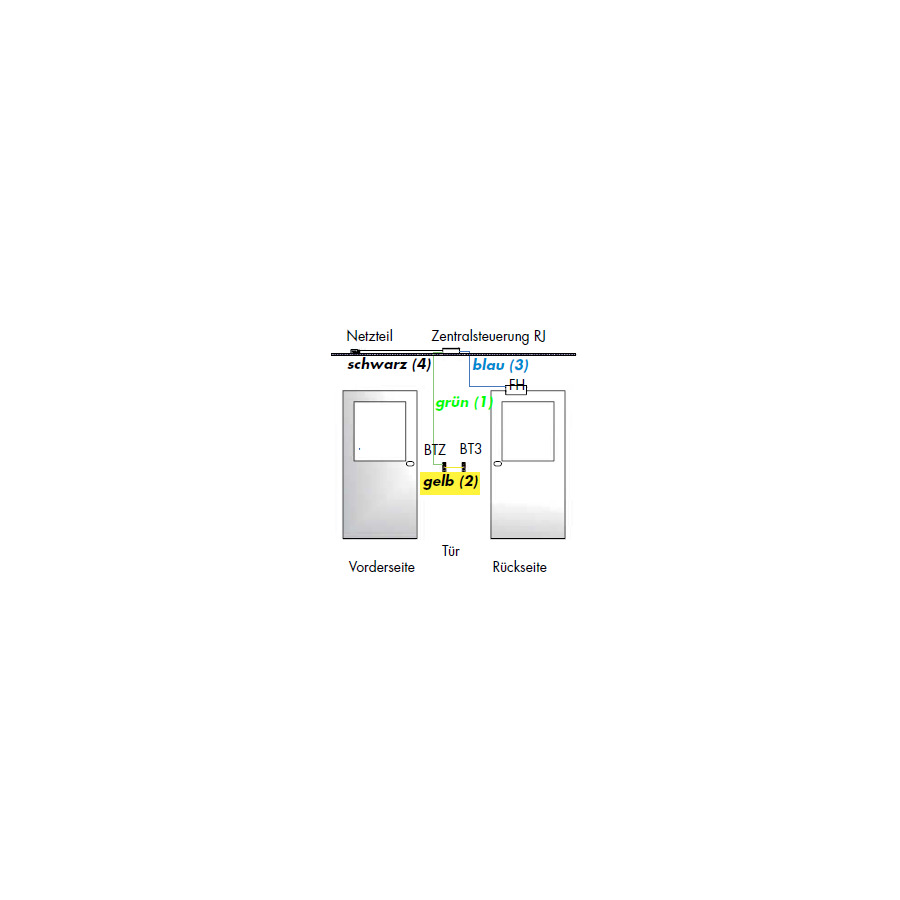

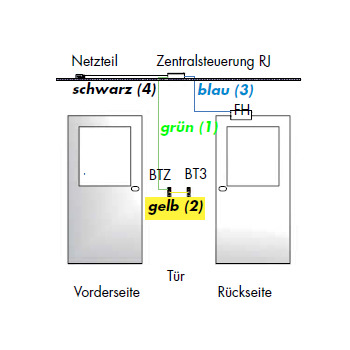

Dadurch reduziert sich sowohl der Montageaufwand als auch die Gefahr von Fehlern beim Anschluss der Komponenten ganz erheblich.Verbindungskabel grün Zentralsteuerung RJ – Bedienterminal BTZ (1)
Das Verbindungskabel zwischen Zentralsteuerung RJ und den Bedienterminals BTZ an den jeweiligen Türen ist ein Flachbandkabel, beidseitig mit RJ45-Steckern. Sowohl die Stecker der Verbindungsleitung sowie die dazugehörigen Steckbuchsen sind mit der Farbe grün gekennzeichnet.
Standard-Lieferlängen: 3 m, 5 m, 10 und 15 mVerbindungskabel gelb Bedienterminals BTZ – BT3 (2)
Das Verbindungskabel zwischen den Bedienterminals BTZ und BT3 ist ein Flachbandkabel, beidseitig mit RJ45-Steckern. Sowohl die Stecker der Verbindungsleitung sowie die dazugehörigen Steckbuchsen sind mit der Farbe gelb gekennzeichnet.
Es ist in zwei Längen lieferbar: 500 mm und 1 m.Anschluss Türverriegelungselement bzw. Türantrieb blau (3)

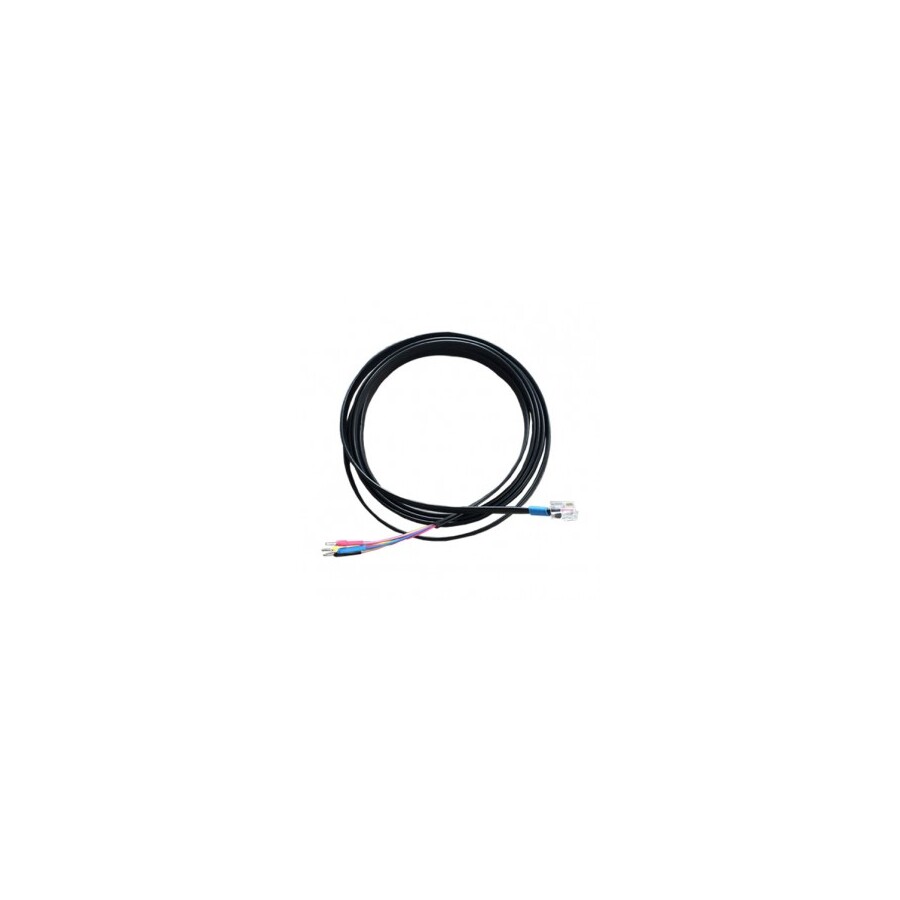

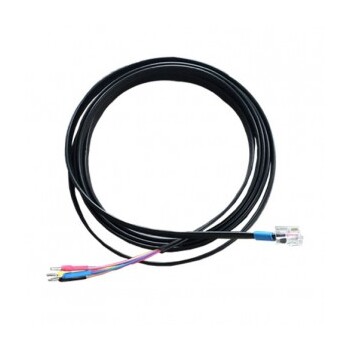

Da sich das DICTATOR Schleusensteuerungsystem mit einer Vielzahl von Verriegelungselementen kombinieren lässt, ist das Verbindungskabel zur Verriegelungseinheit bzw. dem Türantrieb nur auf einer Seite mit einem RJ45-Stecker versehen (Kennzeichnungsfarbe blau). Dieser wird in der Zentralsteuerung RJ eingesteckt. Auf der anderen Seite hat das Kabel 4 freie Litzen, die eindeutig gekennzeichnet sind (2 Adern für den Rückmeldekontakt sowie 2 Adern für die Stromversorgung).
Standard-Lieferlängen: 500 mm, 2 m, 4 m und 15 mKabel für die Stromversorgung (4)

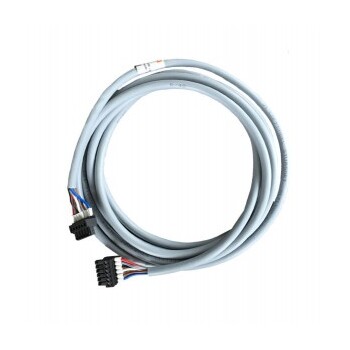

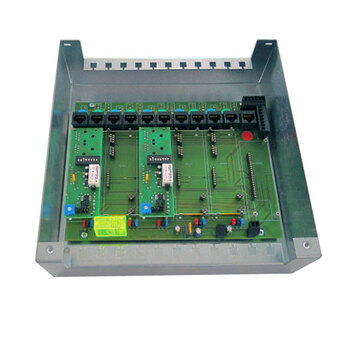

Bei der Standard-Ausführung der Zentralsteuerung RJ ist kein Stromversorgungskabel zu den Terminals an den Türen erforderlich. Das Netzteil ist mit einem 2 m langen, steckbaren Stromversorgungskabel ausgestattet, welches nur in der entsprechenden Steckbuchse in der Zentralsteuerung eingesteckt werden muss. Das Kabel wird jedoch für den Anschluss einer zweiten Zentralsteuerung oder eines Verteilerkastens VK3 eingesetzt.Anschluss einer zweiten Zentralsteuerung

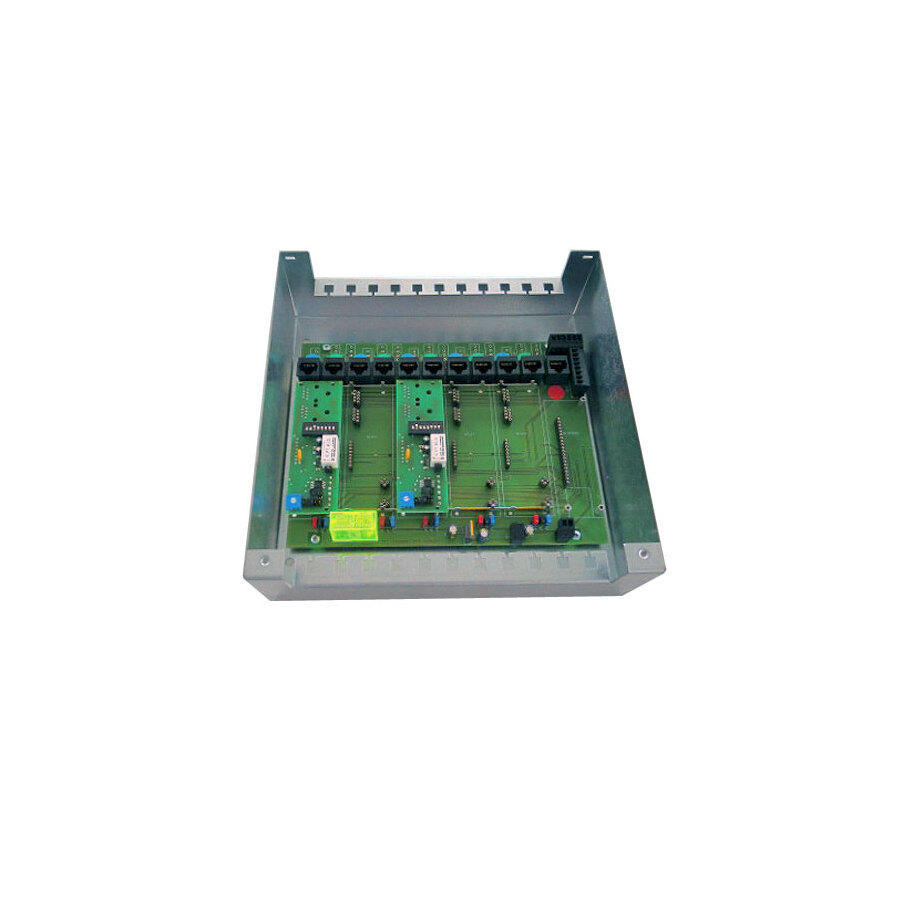

Wird eine Schleusenanlage mit Zentralsteuerung RJ mit einer weiteren Zentralsteuerung RJ erweitert, so werden zur Verbindung der beiden Zentralsteuerungen RJ zwei Kabel benötigt:
– Flachbandkabel Steuerleitung rot

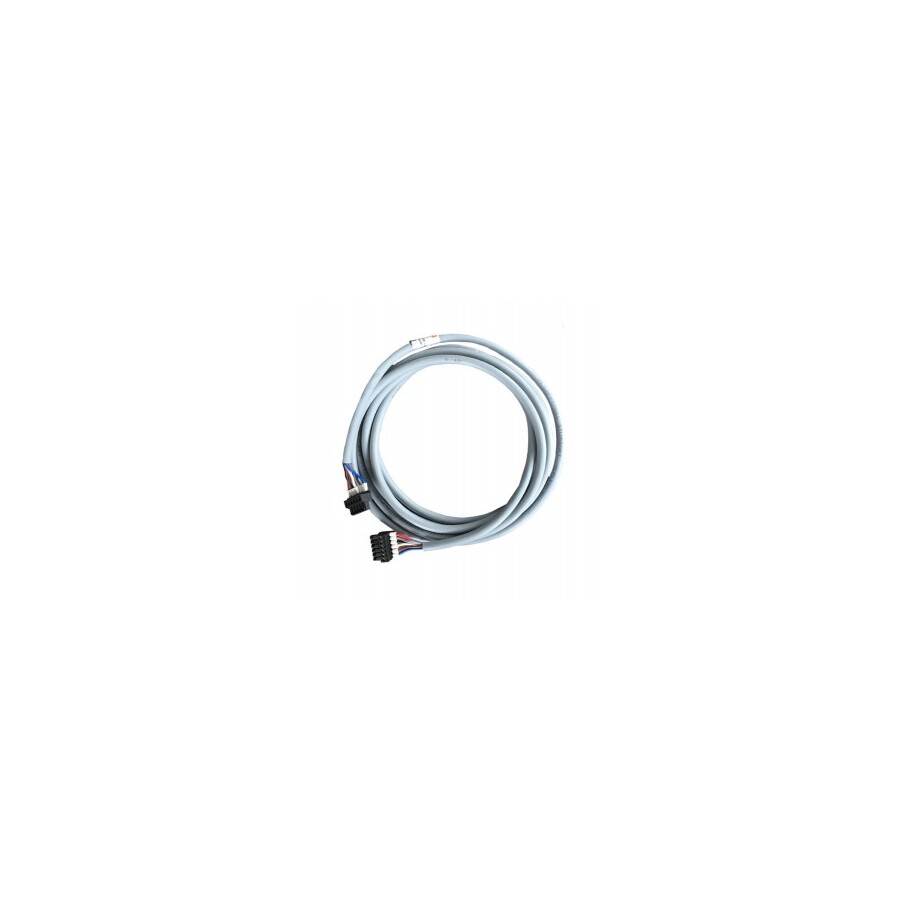

– Stromversorgungskabel 2-adrig/6-adrig

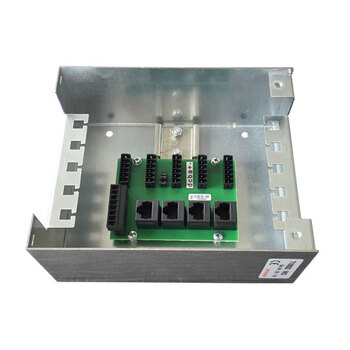

Details siehe Anschlusskabel dezentrales SchleusensteuerungssystemAnschluss eines Verteilerkastens VK3 der dezentralen Schleusensteuerung

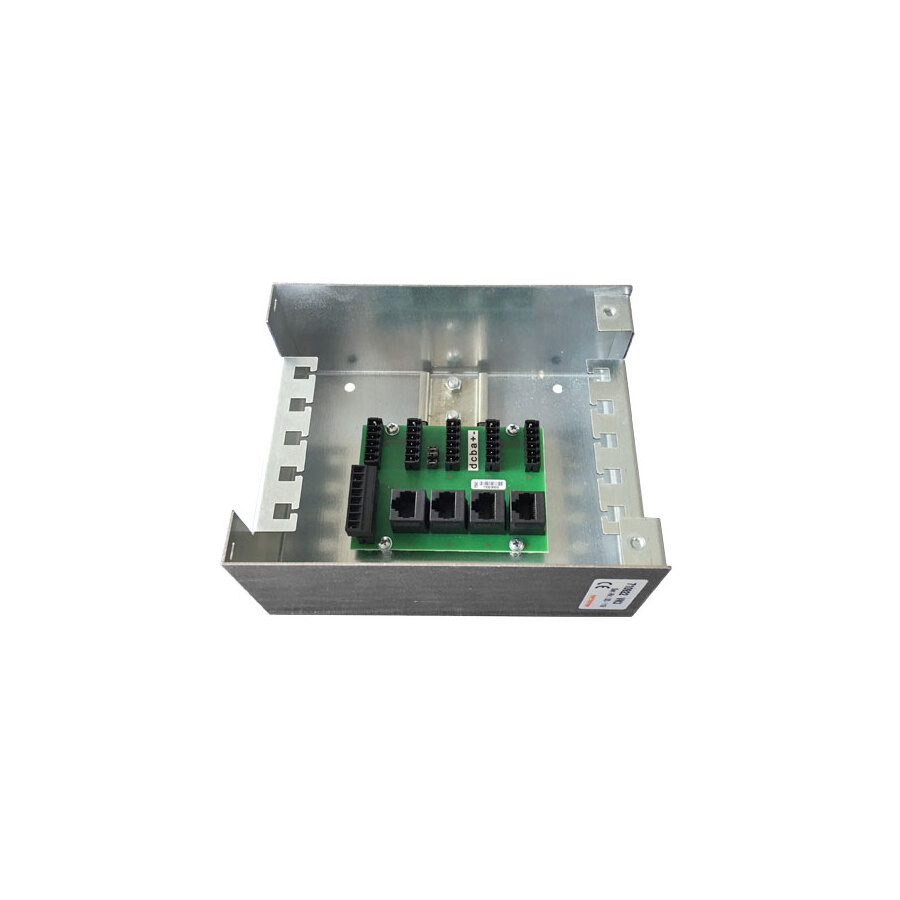

Zur Erweiterung der Schleusenanlage auf 8 Türen mit einem Verteilerkasten werden ebenfalls zwei Kabel benötigt:
– Flachbandkabel Steuerleitung rot
– Stromversorgungskabel 2-adrig/6-adrig
Details siehe Anschlusskabel dezentrales SchleusensteuerungssystemDer Abstand zwischen den Verteilerkästen bzw. zu den Steuerterminals darf max. 15 m betragen
