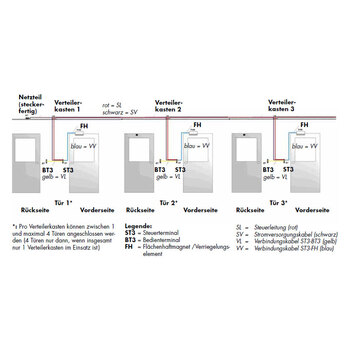

DICTATOR Steuerterminals ST3 für das dezentrale Schleusensteuerungssystem

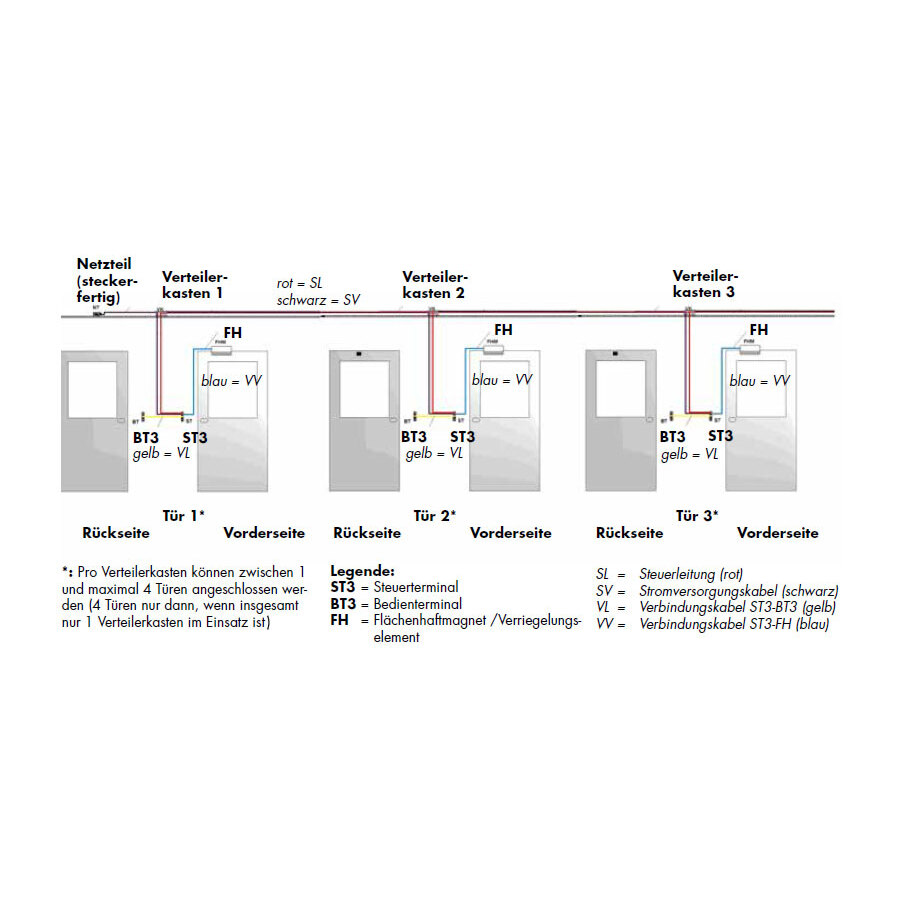

Das Steuerterminal mit der Steuerplatine zur Programmierung der Türabhängigkeiten ist die zentrale Komponente des dezentralen DICTATOR Schleusensteuerungssystems. Es ist als Basis oder Plus-Variante sowie als RFID-Terminal für Transponderchip lieferbar, alle Ausführungen jeweils mit oder ohne NOT-AUF-Taster. Die DICTATOR Terminals erfüllen die Anforderungen der Reinraumtechnik. Als Bedientaster wird ein Piezotaster eingesetzt, der bereits bei sehr geringem Druck anspricht. Frontplatte und Taster sind aus Edelstahl.

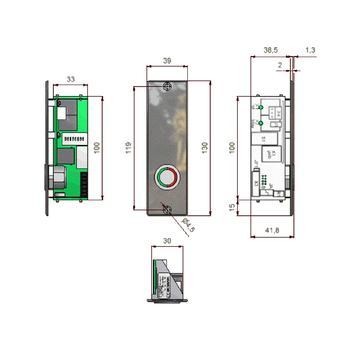

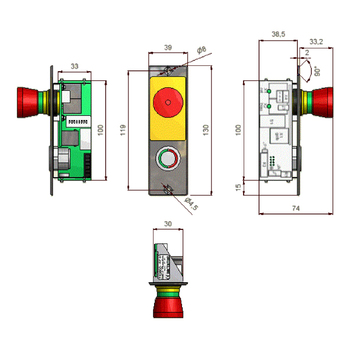

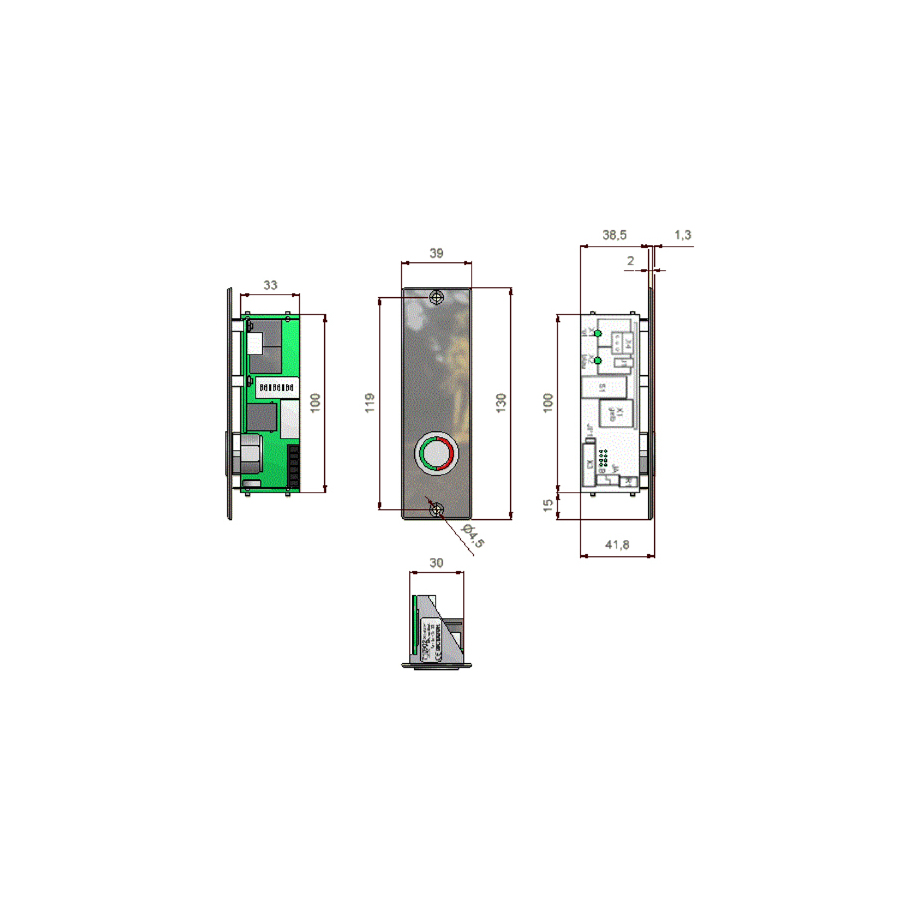

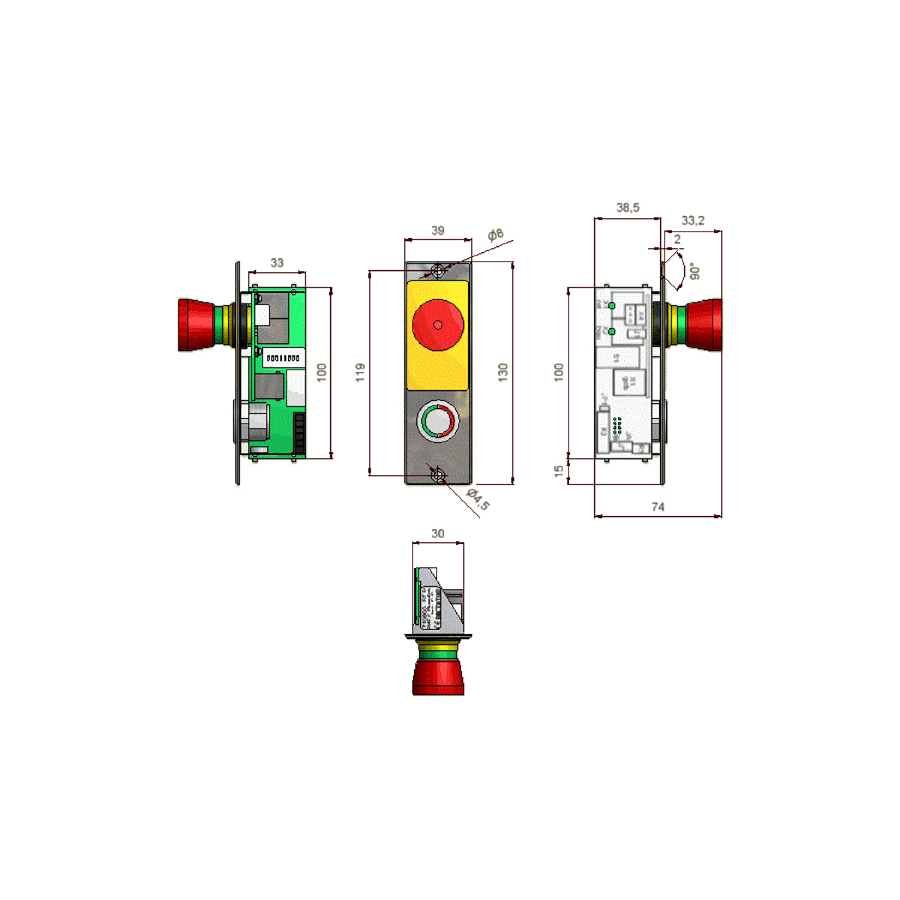

Die Frontplatten der Terminals sind für den Einbau in Hohlraumprofilen konzipiert. Frontplatten mit abweichenden Massen und kundenspezifischen Logos sind auf Anfrage lieferbar. Für die einfache Montage der Terminals stehen Auf- und Unterputzdosen zur Verfügung.

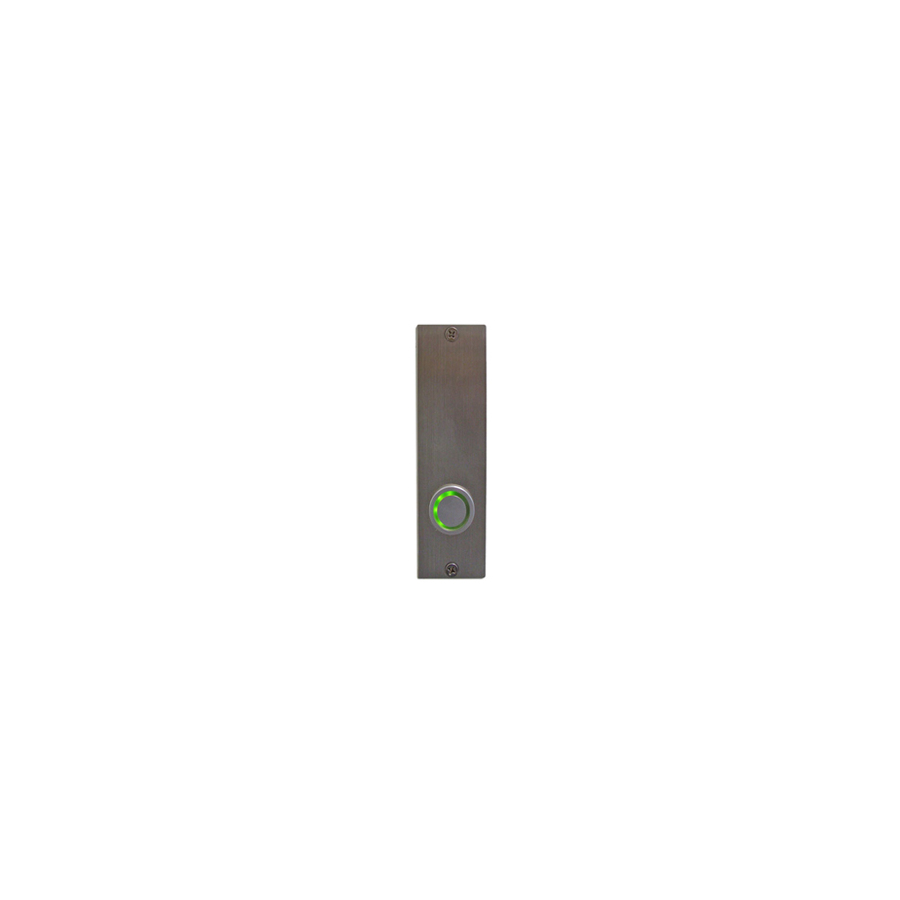

• Bedienung Piezotaster mit 2-farbiger Ringbeleuchtung (nur 1,5 - 3 N Druckkraft erforderlich!) oder Transponder bei RFID-System

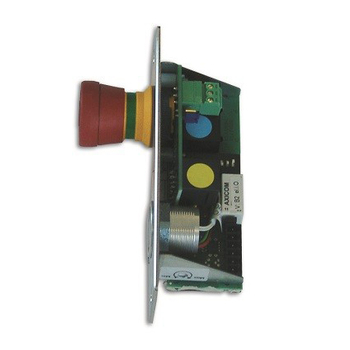

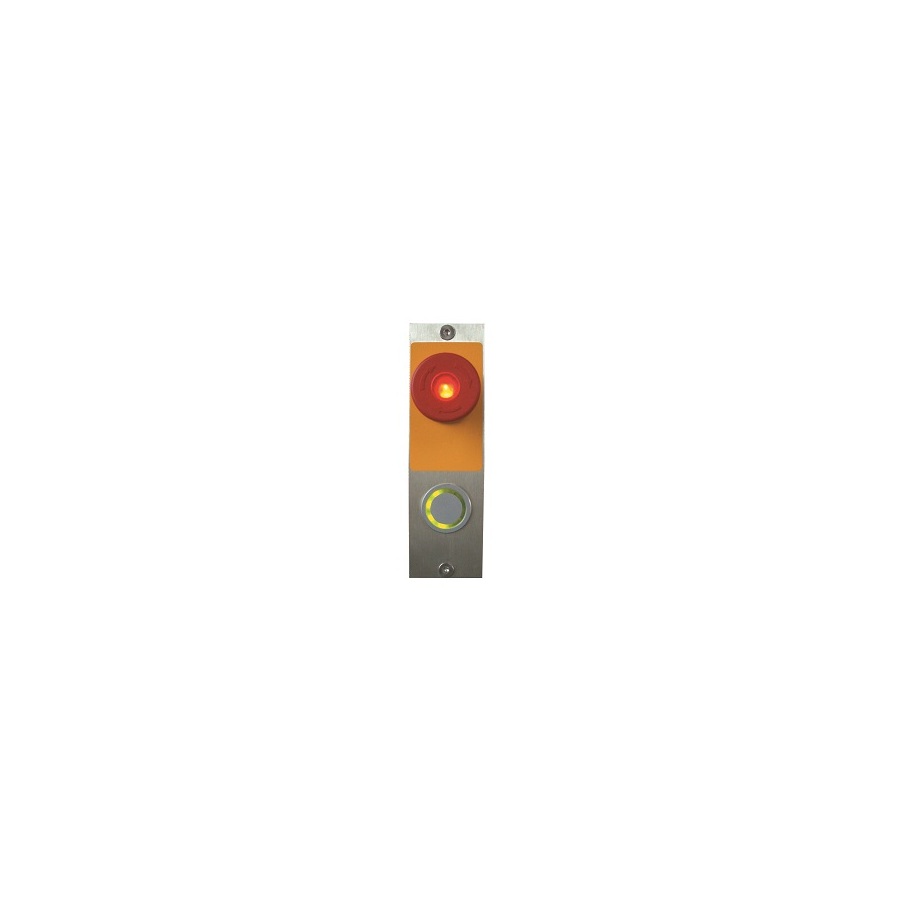

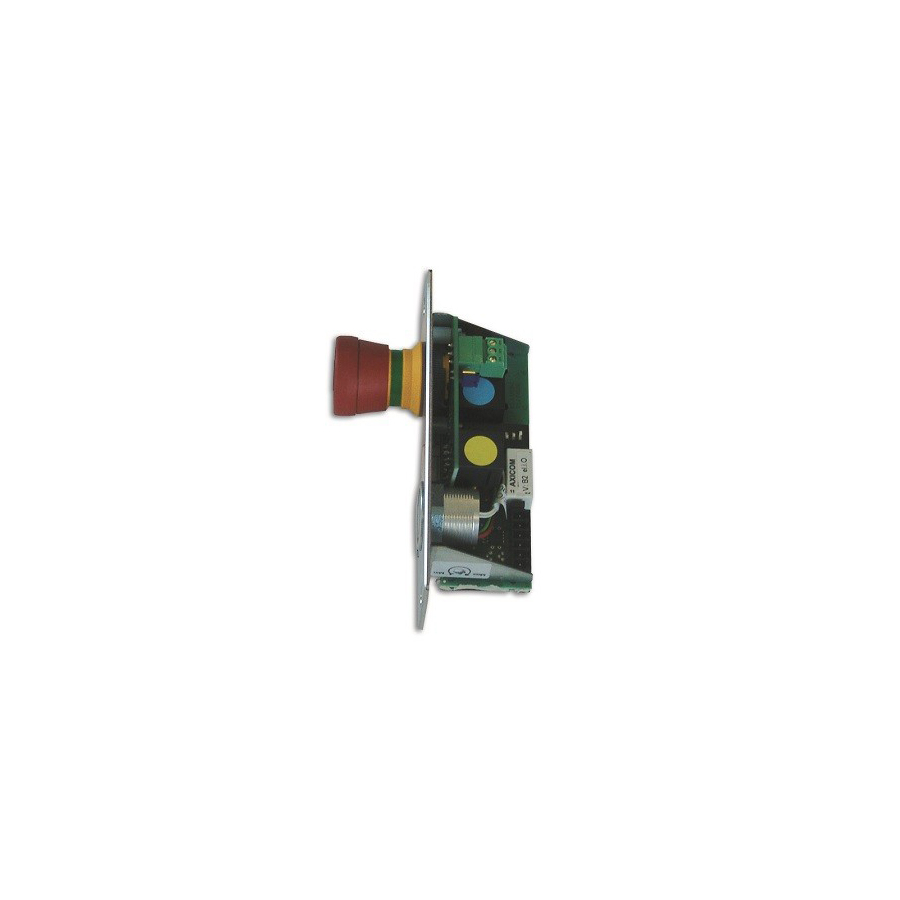

• NOT-AUF-TasterVerrastender Pilz-Schlagtaster, beleuchtet

Basis Variante (mit Piezotaster oder RFID-System)

• 1 Meldeausgang für die Betätigung des NOT-AUF-Tasters (wenn vorhanden)
• 1 Meldeausgang (konfigurierbar über Jumper)

Plus Variante (nur mit Piezotaster)

• 1 Meldeausgang für die Betätigung des NOT-AUF-Tasters (wenn vorhanden)
• 2 Meldeausgänge (konfigurierbar über Jumper)
• Integrierte Zeitsteuerung ohne Anzeige (einstellbare Zeiten: 5, 10, 15, 20, 30, 45, 60,
• 120, 180, 240, 300, 360, 420, 540, 660 Sekunden. Andere Zeiten auf Anfrage)

Downloads der techn.Unterlagen wie CAD, Handbuch etc.
