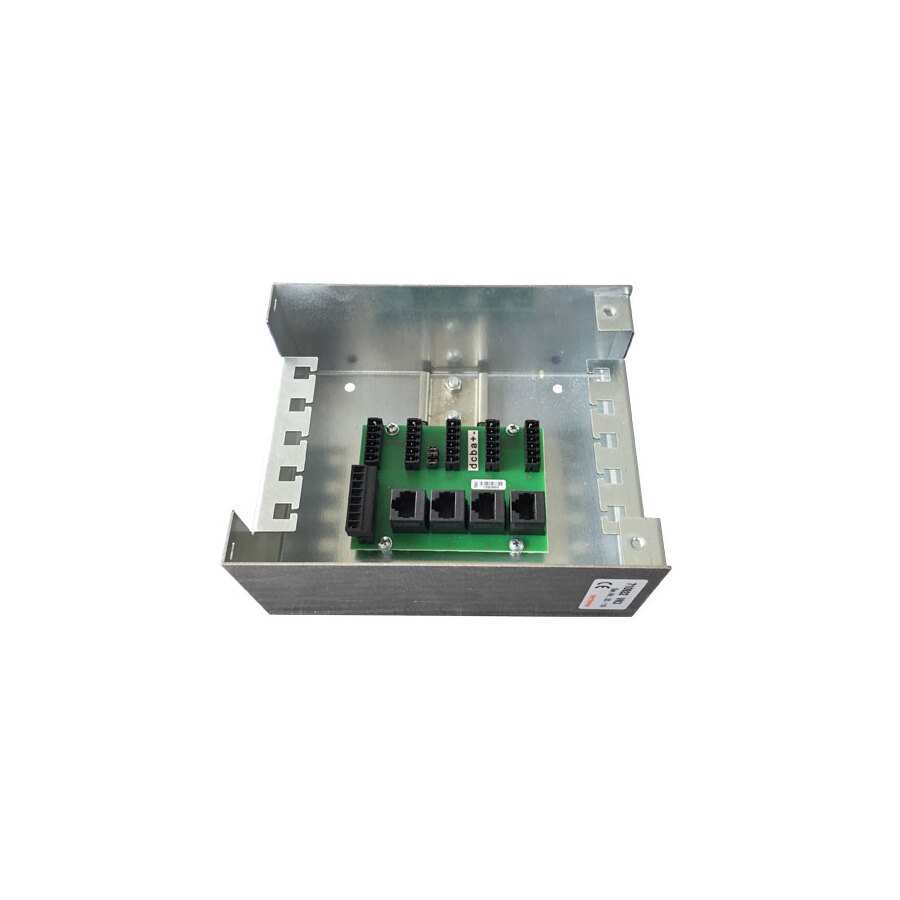

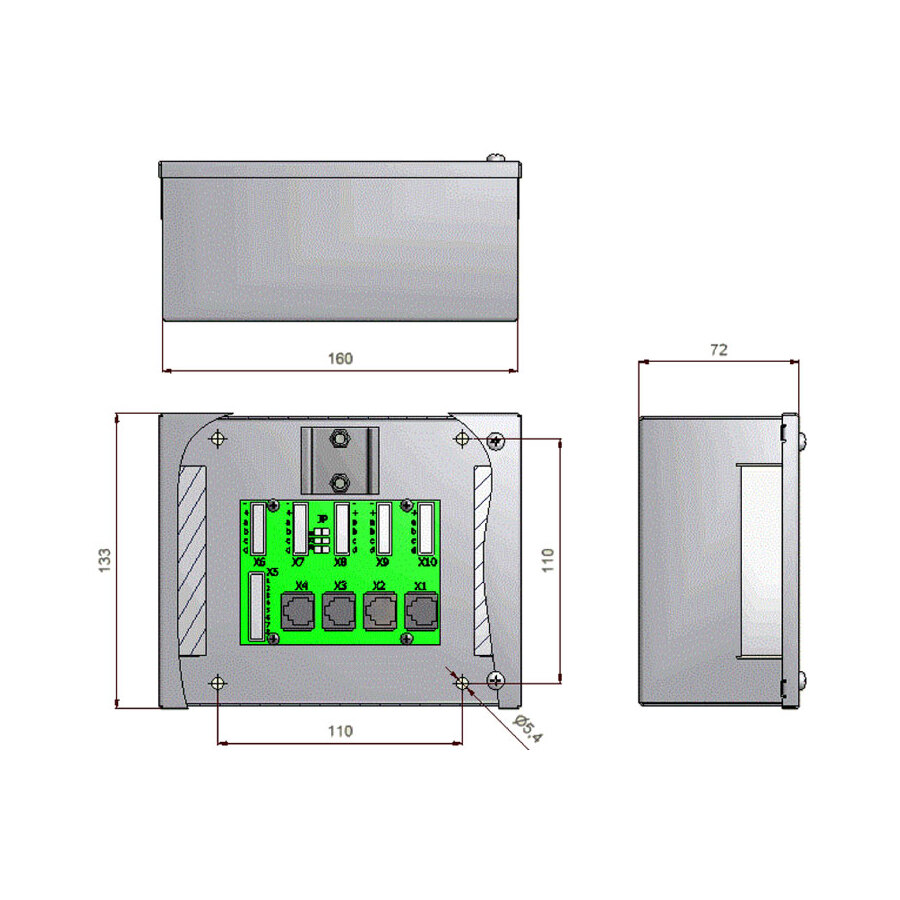

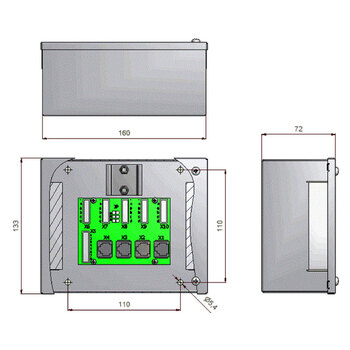

DICTATOR Verteilerkasten VK3 für das dezentrale Schleusensteuerungssystem

Der Verteilerkasten VK3 ist im dezentralen Schleusensteuerungssystem Voraussetzung für die sehr einfach zu realisierende Verkabelung der gesamten Komponenten.

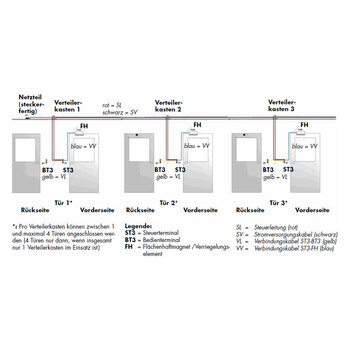

Sind mehrere Verteilerkästen vorhanden, werden diese einfach jeweils mit einer steckbaren Steuer- und Stromversorgungsleitung verbunden. Vom Verteilerkasten gehen dann die jeweiligen Anschlusskabel zu den Steuerterminals der zugehörigen Türen, ebenfalls komplett steckbar.

Bestimmung der Anzahl der benötigten Verteilerkästen

Im Verteilerkasten sind jeweils 4 Steckplätze für die Steuer- sowie Stromversorgungsleitungen vorhanden. Diese werden für den Anschluss der Steuerterminals und – bei Bedarf – auch für die Verbindung mehrerer Verteilerkästen verwendet.

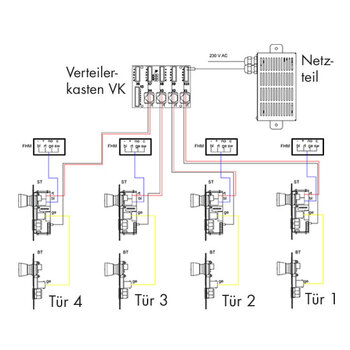

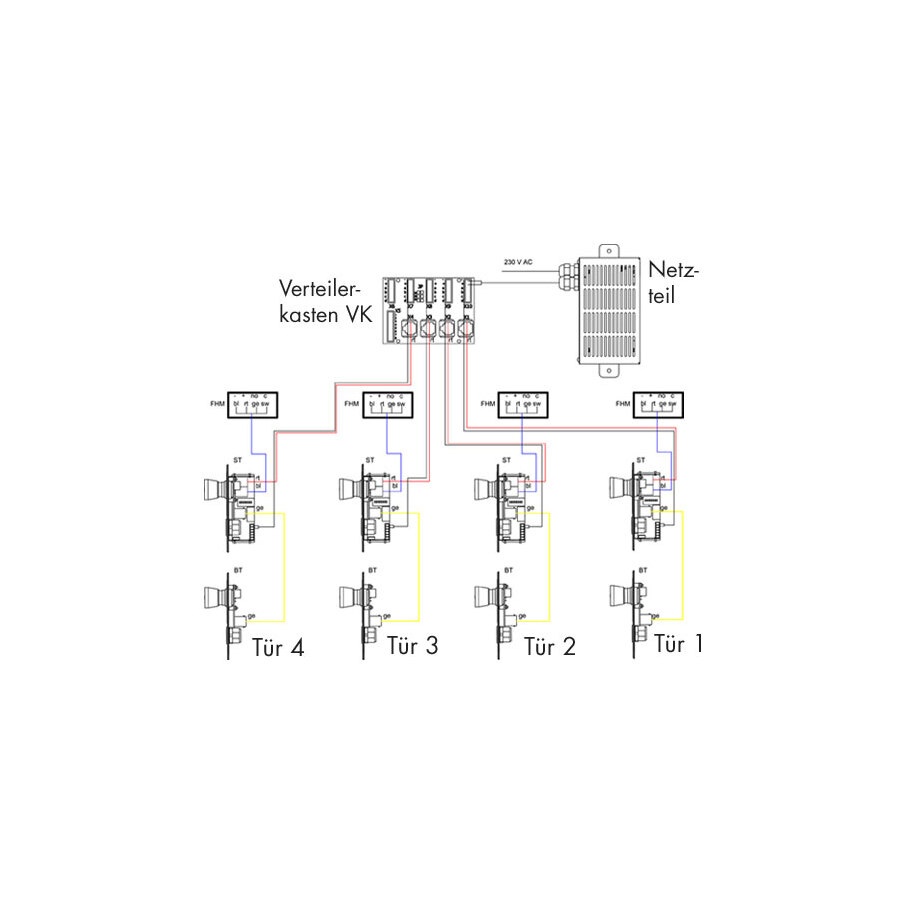

Beispiel 1: Schleusenanlage mit 4 nebeneinander liegenden Türen

Hier reicht ein Verteilerkasten, da alle Türen direkt an diesem angeschlossen werden können.

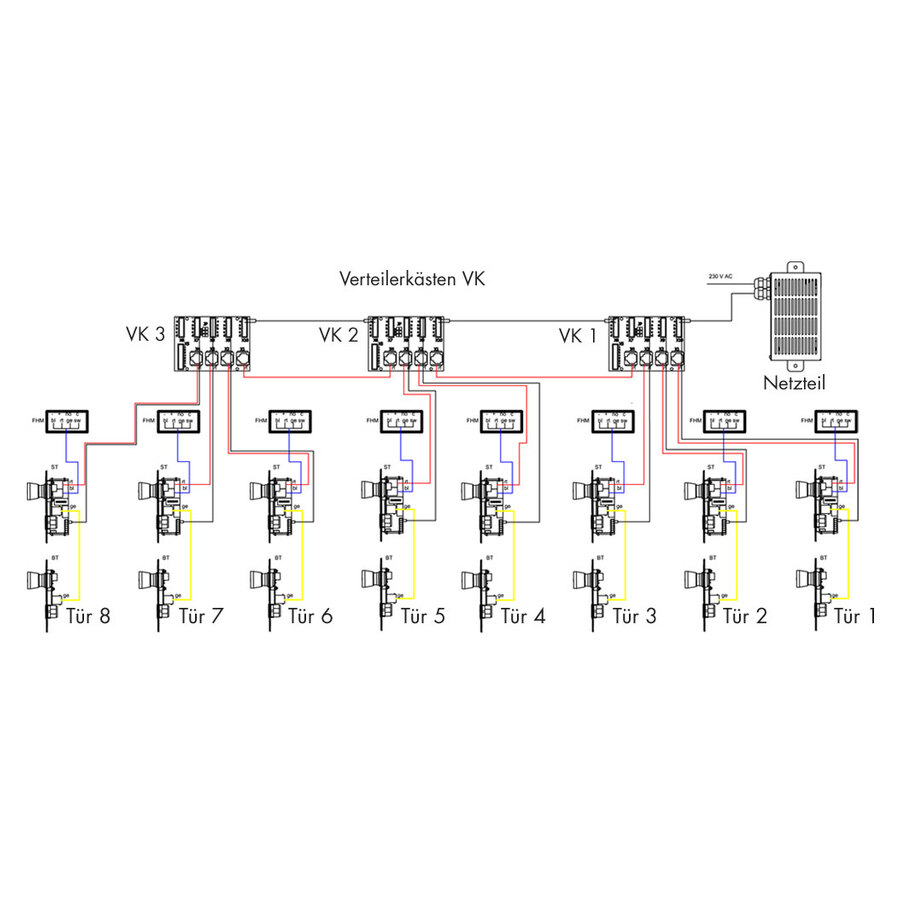

Beispiel 2: Schleusenanlage mit 8 Türen

Im Verteilerkasten 1 können 3 Türen angeschlossen werden. Der 4. Steckplatz wird jeweils für die Verbindungsleitungen zum 2. Verteilerkasten benötigt. Im 2. Verteilerkasten können nur 2 Türen angeschlossen werden, da je 1 Steckplatz für die eingehenden und je einer für die ausgehenden Leitungen benötigt wird. Der Verteilerkasten 3 kann dann wieder 3 Türen versorgen, da nur je 1 Steckplatz für die eingehenden Verbindungsleitungen benötigt wird.

Funktion “Globaler NOT-AUF”

Im Verteilerkasten wird bei Bedarf die Funktion eines Globalen NOT-AUF (beim Drücken eines NOT-AUF-Tasters werden alle Türen entriegelt) eingestellt. Hierzu wird in nur einem der Verteilerkästen der Schleusenanlage ein zusätzliches Relais mit steckbarem Anschlusskabel eingebaut (Bestell-Nr. 710921). Es wird einfach auf die standardmässig im Verteilerkasten angebrachte Hutschiene aufgeklipst. Für den Stecker des Anschlusskabels ist ein zusätzlicher Steckplatz X6 im Verteilerkasten vorgesehen.

ACHTUNG: bei der Wahl des Globalen NOT-AUF muss das 6-adrige Stromversorgungskabel eingesetzt werden!

Weitere einstellbare Funktionen

Mit Hilfe der Klemmleiste X5 können Sonderfunktionen realisiert werden. Hierzu gehört z.B. das zusätzliche Sperren beliebiger Türen durch einen Diskretionsschalter (bei Umkleideschleusen) und der Anschluss des externen Zeitmoduls mit Anzeige. Im Lieferumfang des Verteilerkastens ist ein Stecker für die Klemmleiste X5 enthalten, mit dessen Hilfe ein entsprechender Anschluss problemlos möglich ist.
