Schleusensteuerung
DICTATOR Verbindungs- und Anschlusskabel für das dezentrale Schleusensteuerungssystem
-
Die einzelnen Bauteile des dezentralen Schleusensteuerungssystems werden grossteils durch einfache Flachbandkabel mit farblich gekennzeichneten RJ45-Steckern verbunden. Lediglich für die Stromversorgung wird je nach gewünschten Zusatzfunktionen ein 2- oder 6-adriges Kabel, komplett mit den entsprechenden Steckern, verwendet.
Dadurch reduziert sich sowohl der Montageaufwand als auch die Gefahr von Fehlern beim Anschluss der Komponenten ganz erheblich.

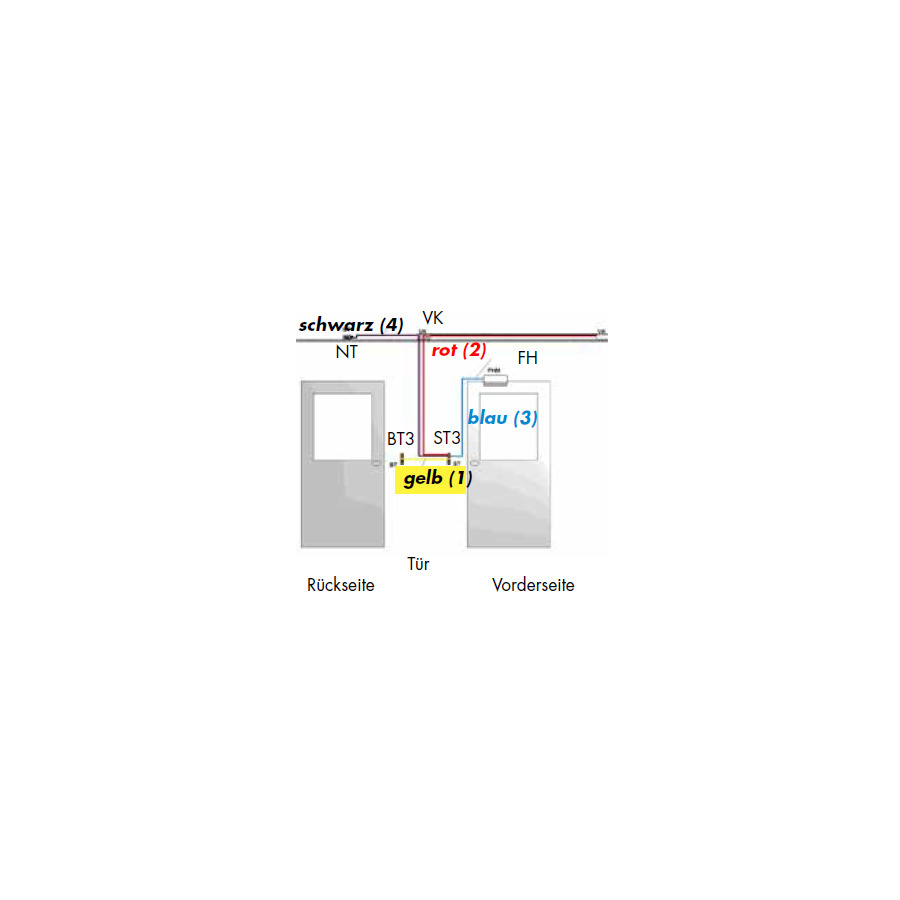

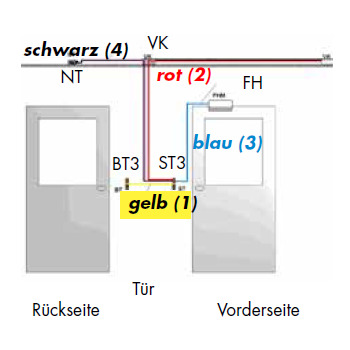

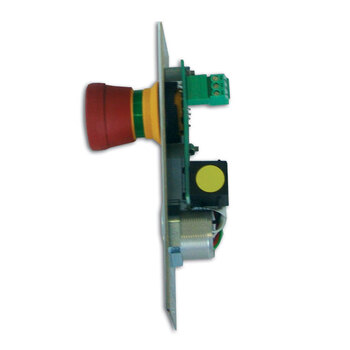

Verbindungskabel gelb Steuer-/Bedienterminal (1)

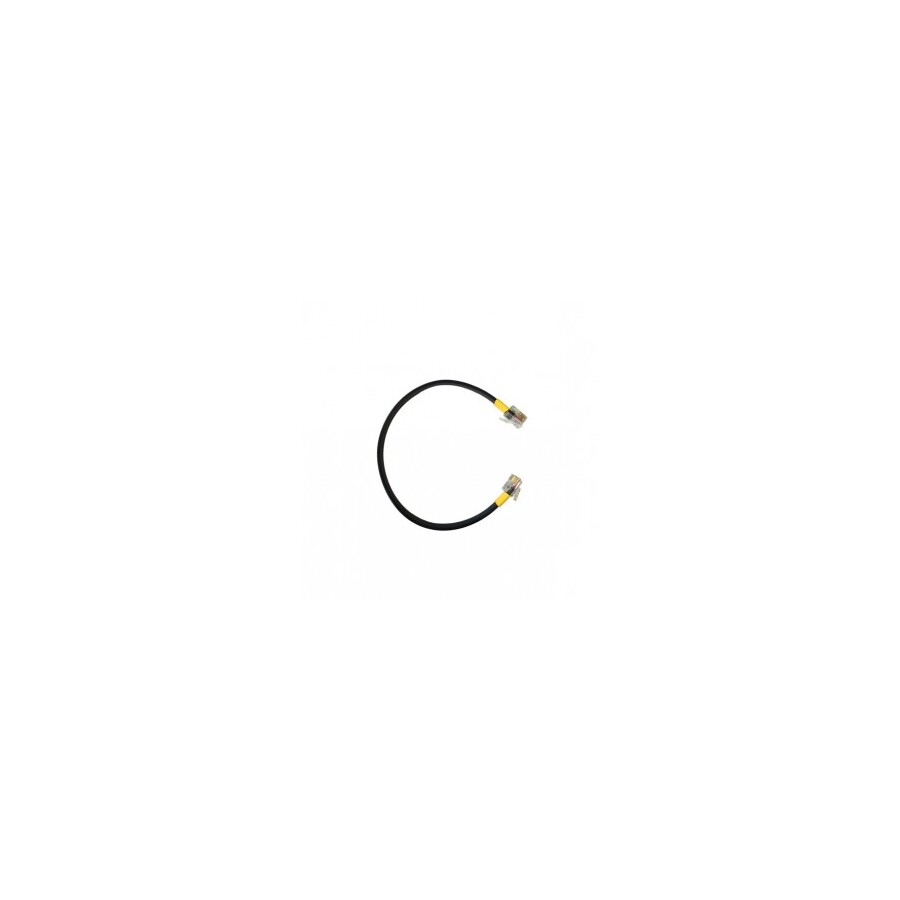

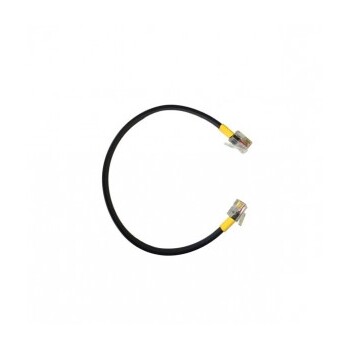

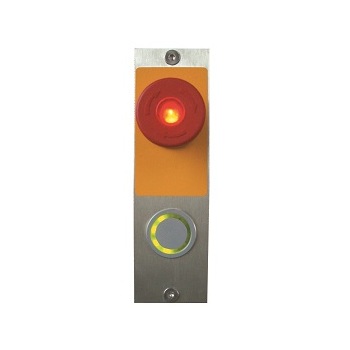

Das Verbindungskabel zwischen Steuer- und Bedienterminal ist ein Flachbandkabel, beidseitig mit gelb markierten RJ45-Steckern. Es ist in zwei Längen lieferbar: 500 mm und 1 m. Es muss immer zusätzlich zum Steuerterminal bestellt werden, wenn die Tür zusätzlich zum Steuerterminal auch mit einem Bedienterminal ausgerüstet ist.
Wird an einer Tür nur ein Steuerterminal installiert, so muss lediglich auf der Platine des Terminals ein Jumper (J1) entsprechend gesteckt werden.Steuerleitung rot (2)

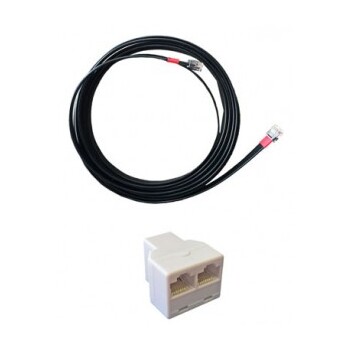

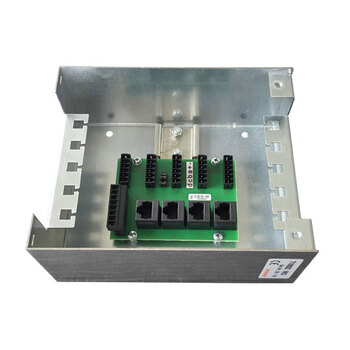

Die Steuerleitung wird sowohl zur Verbindung der einzelnen Verteilerkästen als auch zur Anbindung der Steuerterminals an den zugehörigen Verteilerkasten eingesetzt. Die Steuerleitung ist ebenfalls ein Netzwerkkabel mit RJ45-Steckern. Die Stecker der Steuerleitung sowie die dazugehörigen Steckbuchsen sind mit der Farbe rot gekennzeichnet.
Standard-Lieferlängen: 3 m, 5 m und 10 m

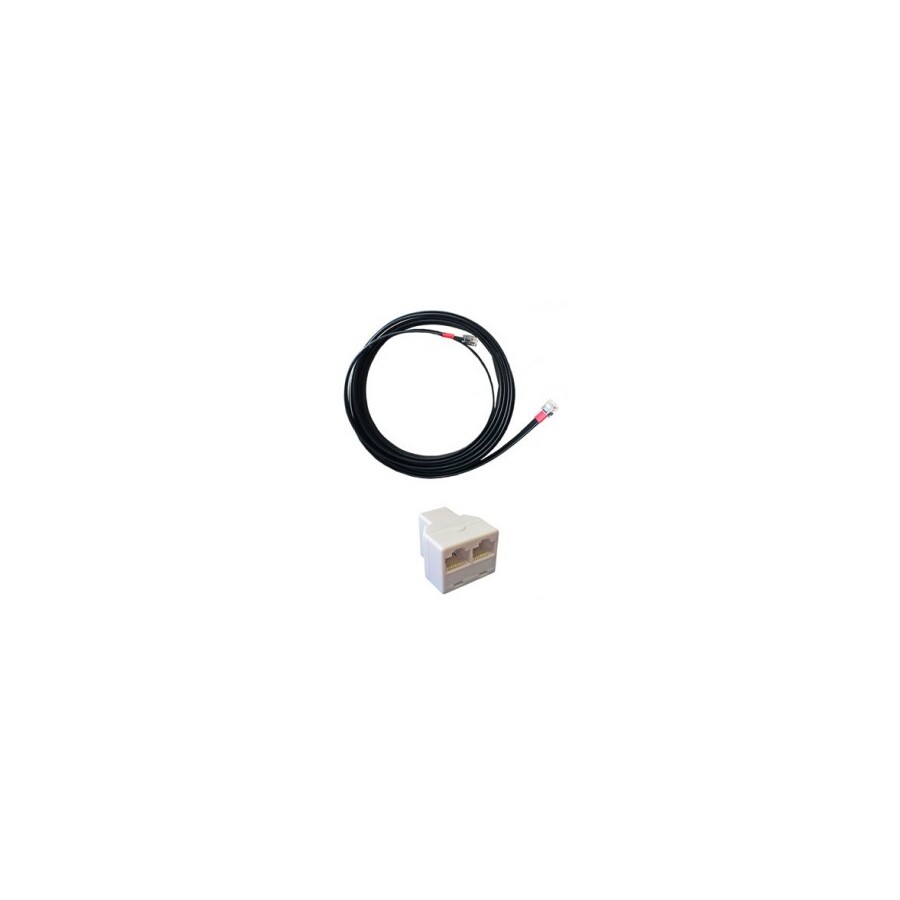

Mit Hilfe einer Kupplung (Bestell-Nr. 710943) können auch mehrere Kabel aneinander gesteckt werden. Dabei sollte allerdings die Gesamtlänge der Leitung zwischen zwei Komponenten 15 m nicht überschreiten.Anschluss Türverriegelungselement bzw. Türantrieb blau (3)

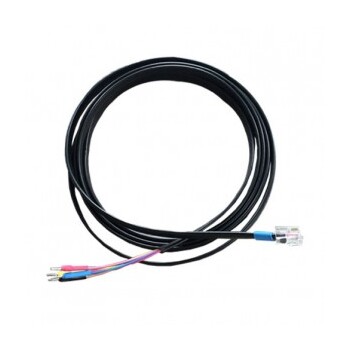

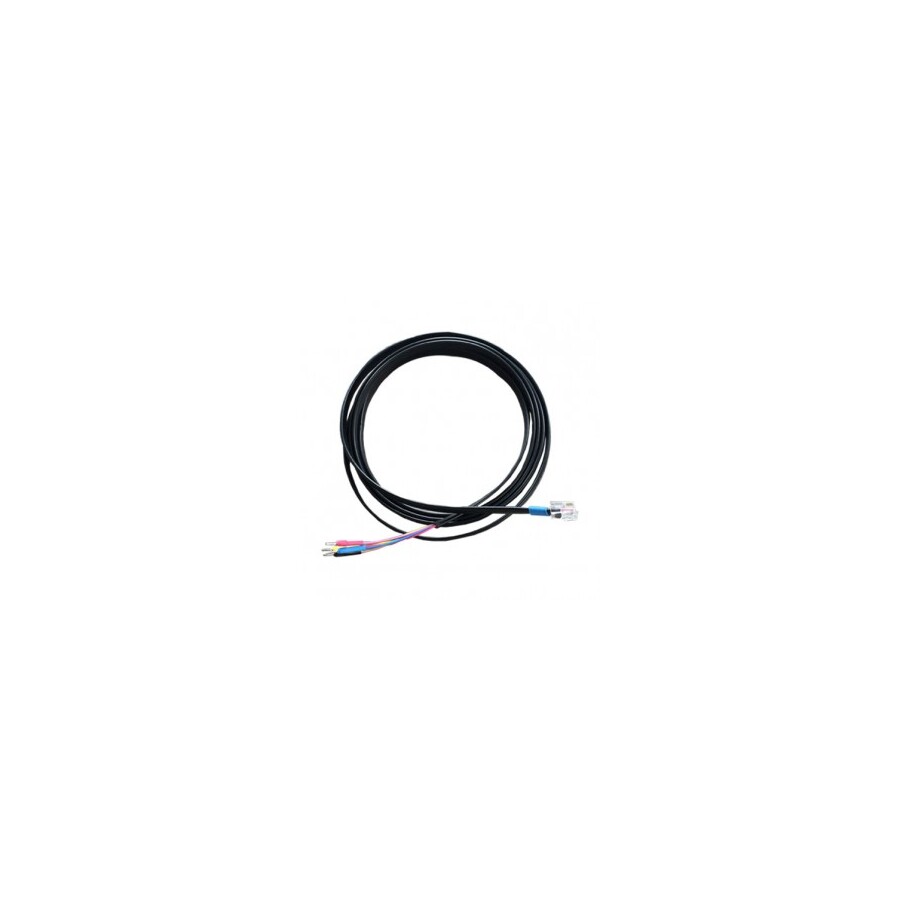

Da sich das DICTATOR Schleusensteuerungsystem mit einer Vielzahl von Verriegelungselementen kombinieren lässt, ist das Verbindungskabel zur Verriegelungseinheit bzw. dem Türantrieb nur auf einer Seite mit einem RJ45-Stecker versehen (Kennzeichnungsfarbe blau). Dieser wird am Steuerterminal eingesteckt. Auf der anderen Seite hat das Kabel 4 freie Litzen, die eindeutig gekennzeichnet sind (2 Adern für den Rückmeldekontakt sowie 2 Adern für die Stromversorgung).
Standard-Lieferlängen: 500 mm, 2 m, 4 m und 15 mKabel für die Stromversorgung (4)

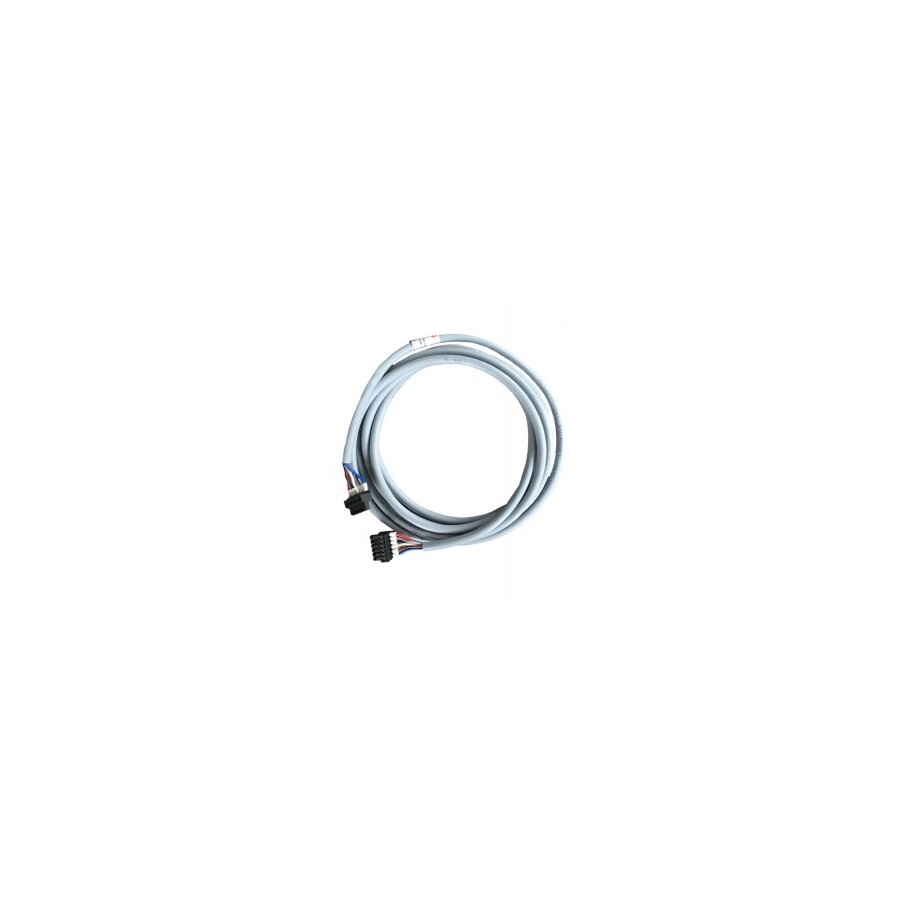

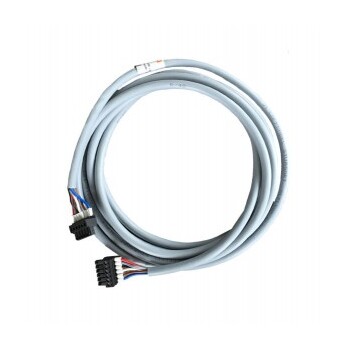

Das Stromversorgungskabel ist in einer 2-adrigen und 6-adrigen Ausführung lieferbar. Es wird zum einen als Verbindungsleitung zwischen den Verteilerkästen und zum anderen zum Anschluss der Steuerterminals an den Verteilerkasten eingesetzt.
Das 6-adrige Kabel ist immer dann erforderlich, wenn ein Globaler NOT-AUF gewünscht wird, ein Steuerterminal der Plus-Variante eingesetzt wird oder Sonderfunktionen realisiert werden sollen. Die Stromversorgungskabel sind an beiden Enden mit Steckern ausgestattet, die sowohl in den Verteilerkästen als auch Steuerterminals einfach nur eingesteckt werden müssen. Wird das 2-adrige Kabel verwendet, so werden lediglich die mit – und + markierten Steckplätze genutzt.
Standard-Lieferlängen: 3 m, 5 m, 10 m und 15 m.Anschluss eines weiteren Verteilerkastens VK3

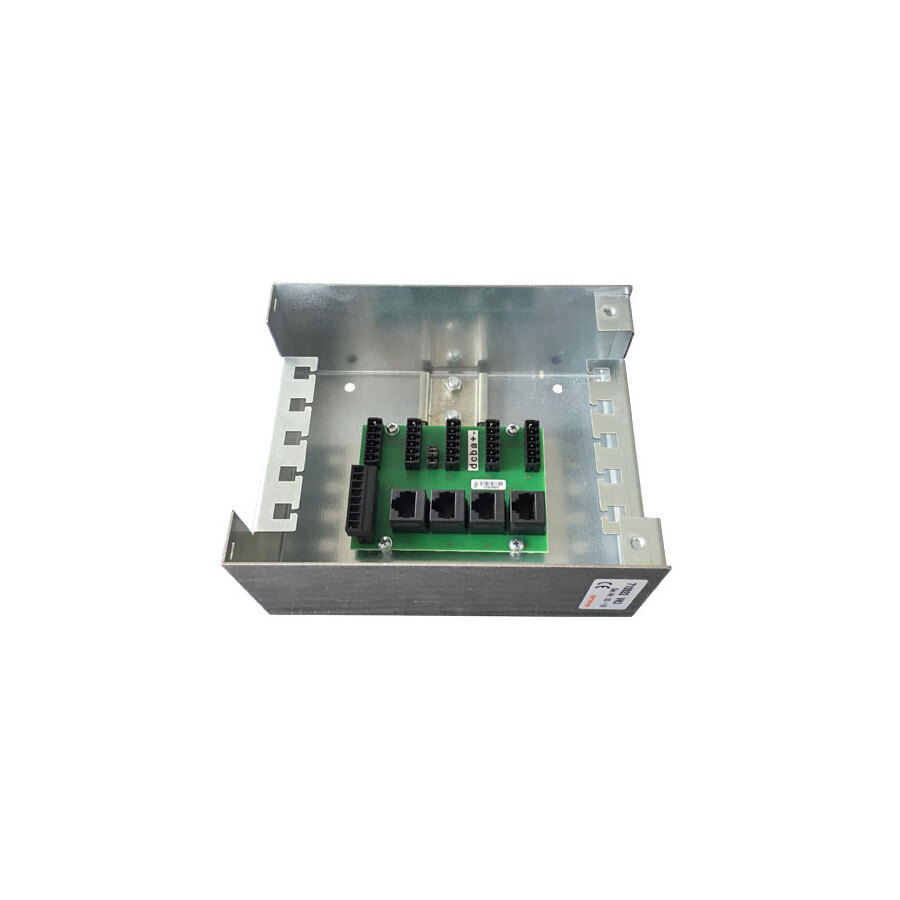

Zur Erweiterung der Schleusenanlage mit einem weiteren Verteilerkasten werden ebenfalls zwei Kabel benötigt:
– Flachbandkabel Steuerleitung rot
– Stromversorgungskabel 2-adrig/6-adrigDownloads der techn.Unterlagen wie CAD, Handbuch etc.
Der Abstand zwischen den Verteilerkästen bzw. zu den Steuerterminals darf max. 15 m betragen
