Objektbezogene Sonderbeschläge
WSS Parallel-Ausstell-Fenster
-
Komplexe Scherentechnik für 16 mm Profilkammer

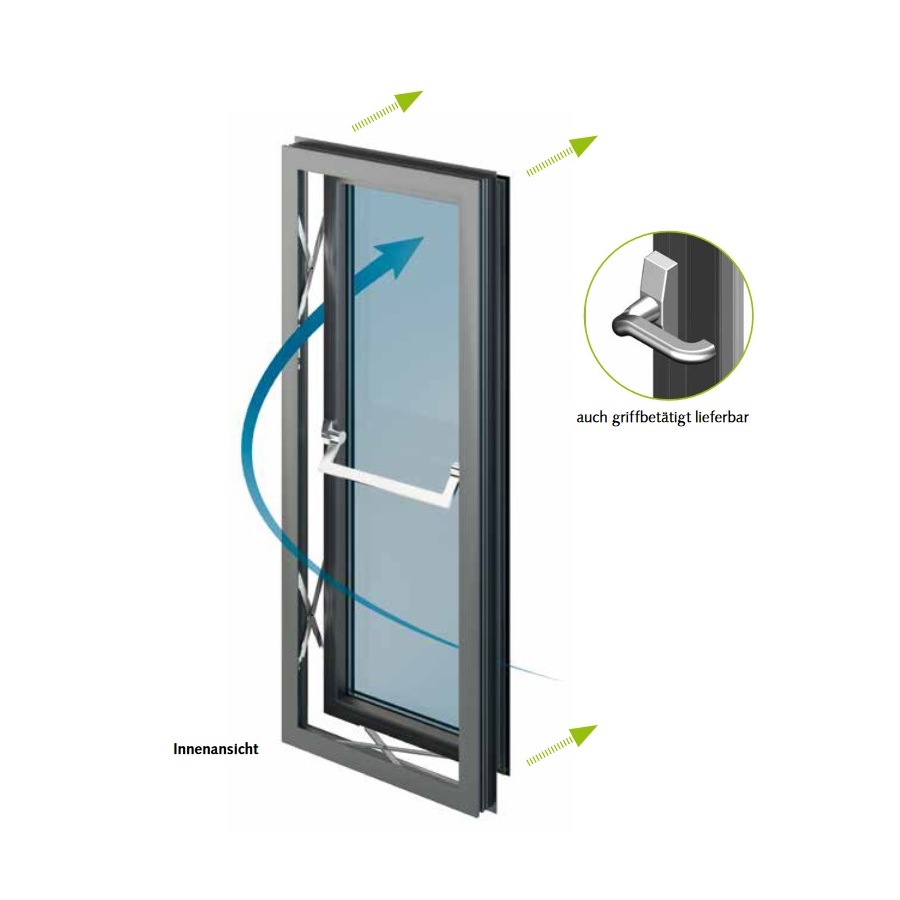

Das Parallel-Ausstell-Fenster (PAF) gewinnt immer mehr Bedeutung in der Objektfassade. Das Design und die Anforderungen an Sicherheit, Lärmschutz und die komplett umlaufende Lüftungsfunktion sind ausschlaggebend für diese Beschlaglösung.

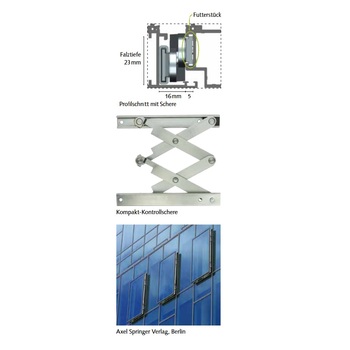

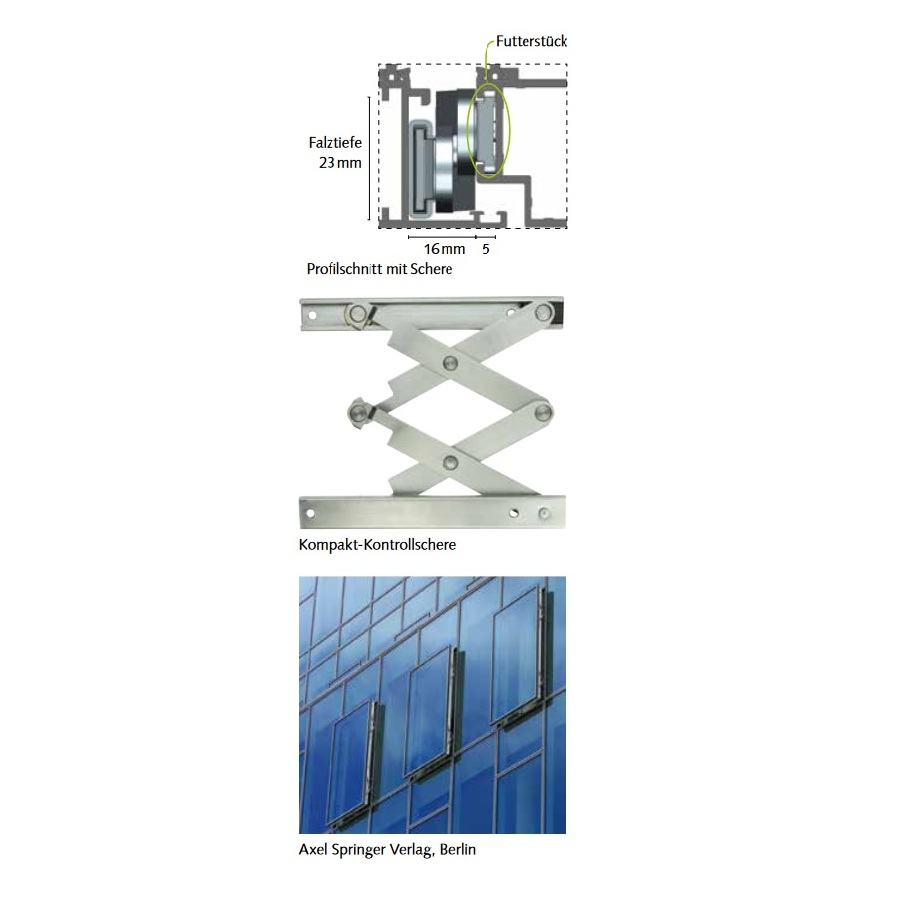

Zahlreiche Systeme sind jedoch aufgrund der grossen Scherendimensionen nur in Sonderprofilen anwendbar. WSS hat daher eine Scherengeometrie entwickelt, die nur ein Kammermass von 23 x 16 mm in Anspruch nimmt.
Die Kombination aus PX- und PY-Scheren und der kompakte Scherenaufbau gewähren eine sichere und stufenlose Ausstellung des Flügels. Hochwertige Materialen und die belastbare Scherenmechanik lassen keine Zugeständnisse an die Ausführungsvarianten zu. Flügelgewichte bis 150 kg (manuelle Betätigung) lassen sich mit der Standard-Ausführung problemlos realisieren. Grössere Flügel bis zu 250 kg werden motorisch betätigt.
Neu ist die Kombination mit dem Stangengriff „Design-Line“ für breite Flügel bis zu 1.350 mm. Durch die beidseitige Simultanansteuerung der verdeckt angeordneten Zentralgetriebe wird eine gleichmässige Ausstellbewegung sichergestellt.
Eine weitere Neuentwicklung ist die patentierte Kompakt-Kontrollschere für sehr schmale Lüftungselemente.
Die schmale Ausführung für Einbaubereiche ab 150 mm gestattet Ausstellweiten bis zu 180 mm. Die kompakte Abmessung der Schere von 23 x 21 mm erlaubt mit geringem Bearbeitungsaufwand die Verwendung in Standardprofilen.Technische Eigenschaften:
Besonderheiten:
