DORMA-Glas BEYOND Basisset: Drehbeschlagset kurz

Höchste Flexibilität gewährleistet das BEYOND Drehtürsystem mit der Kurz-Stangen-Lösung. Gleich welches Türmass seinen Einsatz findet, die kurzen Beschläge sind flexibel einsetzbar.

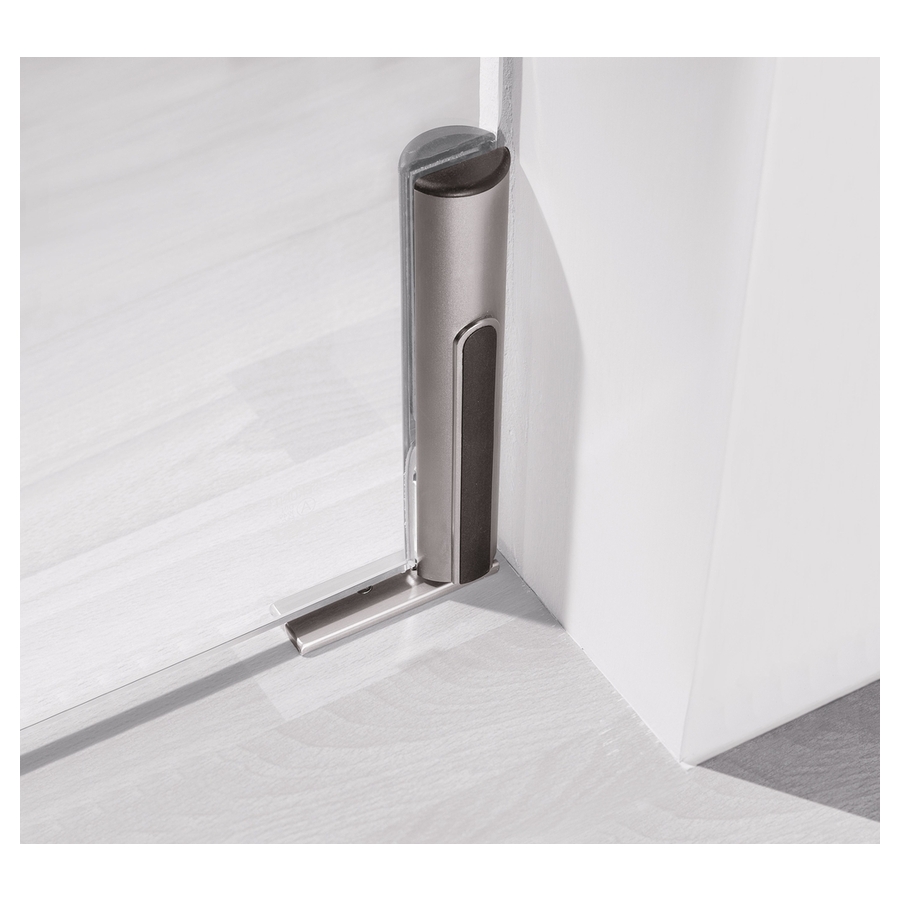

Für die untere Lagerung der Tür bietet sich ein DORMA-Glas Bodenlager an, oder – insbesondere bei Pendeltüren – ein Bodentürschliesser dormakaba BTS, der die Tür immer wieder sicher in die Nullposition zurückführt. Da die Lage des Drehpunktes beim BTS eine Untergrabung der nebenstehenden Wand erfordert, empfiehlt es sich, hier mit einem Glasseitenteil zu arbeiten. Abhängig von der Art der Anlage erfolgt die obere Anbindung bei Integration der Glastür in eine Ganzglas-Anlage durch den Oberlicht-Drehbeschlag; bei Türen im Mauerdurchbruch wird ein oberes Drehlager an der Decke bzw. im Sturz befestigt

Lastabtrag von Oberlicht und Seitenteil kann mit Wandanschlussprofilen erfolgen.

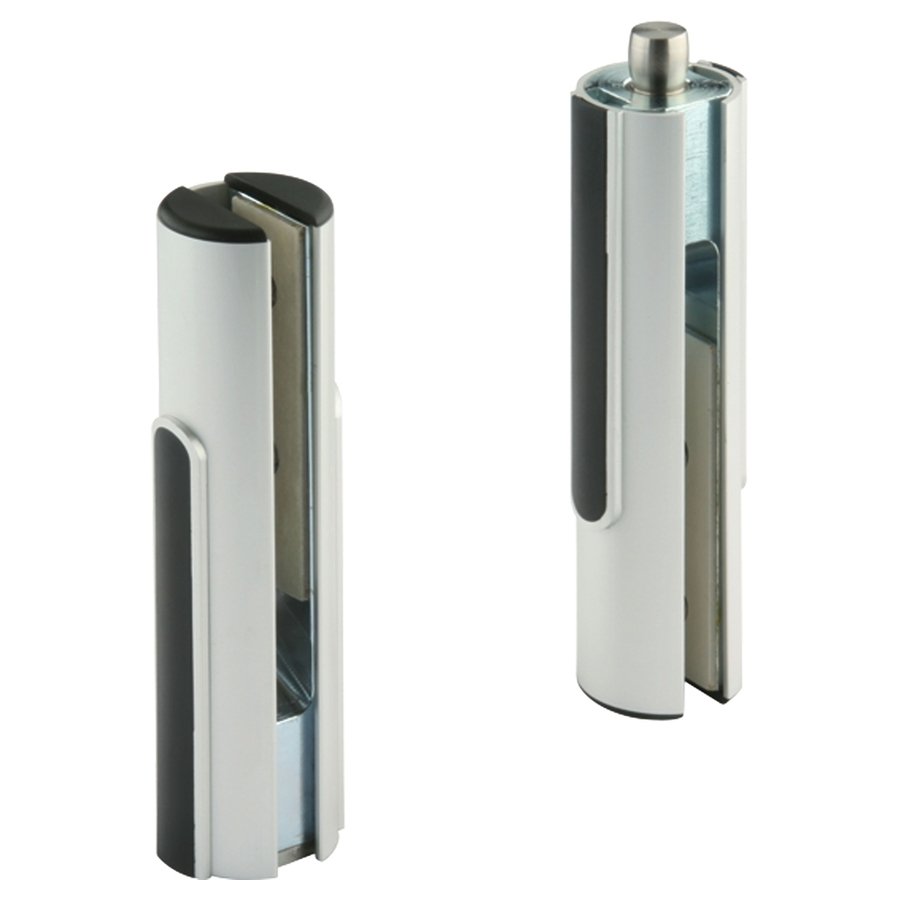

bestehend aus:

• 1 oberer Drehbeschlag mit Zapfen Ø 15 mm
• 1 unterer Drehbeschlag mit Einsatz für flachkonische BTS-Achse (90 ° drehbar, z. B. dormakaba BTS 80) oder Rundachse
